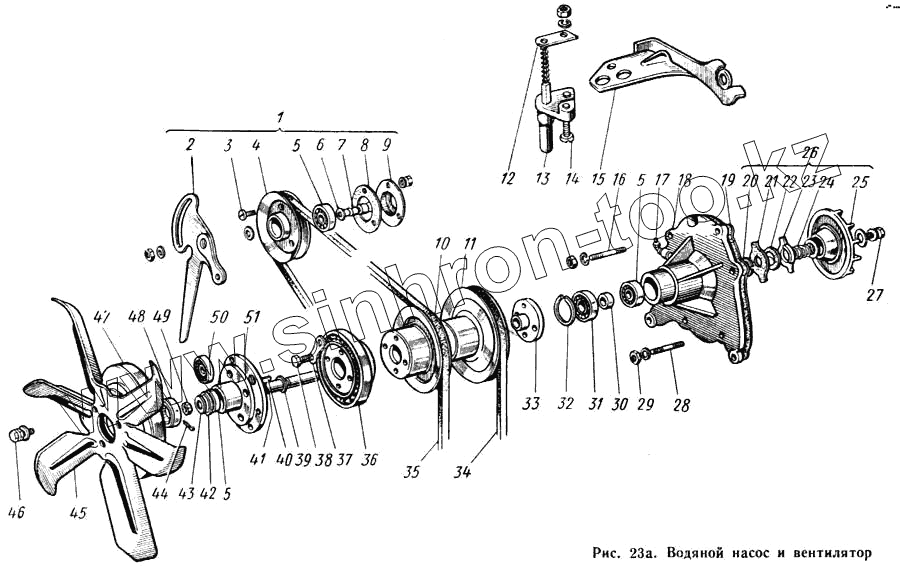

Каталог запасных частей к технике: КАВЗ-685. Водяной насос и вентилятор
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 53-1307050-Б | 53-1307050-Б | Шкив водяного насоса с электромагнитом в сборе | |
| 250512-П8 | 250512-П8 | Гайка М10 | |
| 252175-П8 | 252175-П8 | Шайба пружинная 8 | |
| 252155-П2 | 252155-П2 | Шайба пружинная 8 | |
| 252135-П2 | 252135-П2 | Шайба пружинная 8 | |
| 252134-П8 | 252134-П8 | Шайба пружинная 6 | |
| 252173-П8 | 252173-П8 | Шайба пружинная 5 | |
| 252156-П2 | 252156-П2 | Шайба пружинная 10 | |
| 293282-П8 | 293282-П8 | Шайба 8,5 | |
| 252039-П8 | 252039-П8 | Шайба 10,5 | |
| 250763-П8 | 250763-П8 | Гайка М5 | |
| 250508-П8 | 250508-П8 | Гайка М6 | |
| 250610-П8 | 250610-П8 | Гайка М8 упорной шайбы ротора | |
| 52-3808020 | 52-3808020 | Датчик электромагнитной муфты (ТМ100) | |
| 13-1307032-Б | 13-1307032-Б | Крыльчатка водяного насоса | |
| 293300-П8 | 293300-П8 | Шайба 10,5 натяжного ролика | |
| 53-1308191 | 53-1308191 | Клемма электромагнитной муфты в сборе | |
| 53-1308077 | 53-1308077 | Реле электромагнитной муфты | |
| 1 | 53-1308067 | Ролик натяжной с кронштейном в сборе | |
| 2 | 53-1308079 | Кронштейн натяжного ролика в сборе | |
| 3 | 224624-П8 | Винт М6Х14 крепления замка капота | |
| 4 | 53-1308081 | Шкив натяжного ролика | |
| 5 | 12-1307027 | Подшипник водяного насоса задний | |
| 6 | 12-1307029 | Кольцо подшипника стопорное | |
| 7 | 53-1308087 | Ось натяжного ролика | |
| 8 | 53-1308088 | Прокладка натяжного ролика | |
| 9 | 53-1308091 | Крышка натяжного ролика | |
| 10 | 66-1308025-В | Шкив водяного насоса передний | |
| 11 | 53-1307055 | Шкив водяного насоса задний | |
| 12 | 53-1308204 | Щетка электромагнитной муфты в сборе | |
| 13 | 53-1308188 | Изолятор клеммы | |
| 14 | 224601-П8 | Винт М5Х18 клеммы | |
| 15 | 53-1308197 | Кронштейн клеммы электромагнитной муфты | |
| 16 | 291750-П8 | Шпилька М8-М8Х1Х25 крепления водяного насоса и кронштейна клеммы | |
| 17 | 264035-П8 | Пресс-масленка подшипников водяного насоса | |
| 18 | 66-1307015-Б | Корпус водяного насоса | |
| 19 | 66-1307048-Б | Прокладка корпуса водяного насоса | |
| 20 | 12-1307042 | Кольцо сальника водяного насоса стопорное | |
| 21 | 12-1307041-А3 | Шайба сальника водяного насоса уплотнительная | |
| 22 | 11-8515-А3 | Манжета сальника водяного насоса | |
| 23 | 12-1307052-Б | Обойма сальника водяного насоса | |
| 24 | 12-1307034-А2 | Пружина сальника водяного насоса упорная | |
| 25 | 11-8528-Б | Кольцо манжеты сальника водяного насоса | |
| 26 | 13-1307017-А | Крыльчатка и сальник водяного насоса в сборе | |
| 27 | 201452-П8 | Болт М8Х12 крепления радиатора | |
| 28 | 291747-П8 | Шпилька М8-М8Х1Х22 крепления приемной трубки | |
| 29 | 250503-П8 | Гайка М8Х1 | |
| 30 | 66-1307025 | Втулка подшипников водяного насоса распорная | |
| 31 | 53-1307027 | Подшипник водяного насоса передний | |
| 32 | 66-1307028 | Кольцо подшипника водяного насоса стопорное наружное | |
| 33 | 53-1307024 | Ступица шкива водяного насоса | |
| 34 | 321-1110227 | Ремень привода генератора | |
| 35 | 53-1308020 | Ремень привода водяного насоса | |
| 36 | 53-1308170 | Электромагнит муфты привода вентилятора в сборе | |
| 37 | 53-1308182 | Пластина стопорная | |
| 38 | 290604-П8 | Болт М8Х14 крепления электромагнита | |
| 39 | 52-1307029 | Кольцо подшипников водяного насоса стопорное внутреннее | |
| 40 | 260412-П | Шпонка 4Х16 валика водяного насоса сегментная | |
| 41 | 53-1307019 | Валик водяного насоса с внутренним стопорным кольцом в сборе | |
| 42 | 321-3728634 | Кольцо подшипников вентилятора стопорное | |
| 43 | 293307-П8 | Шайба 10,5 | |
| 44 | 258039-П | Шплинт 3Х20 | |
| 45 | 53-1308010 | Вентилятор в сборе | |
| 46 | 201458-П8 | Болт М8Х25 крепления пускового подогревателя на раме | |
| 47 | 53-1308093 | Кожух электромагнитной муфты защитный | |
| 48 | 53-1308068 | Крышка ступицы вентилятора | |
| 49 | 250976-П8 | Гайка М10Х1 крепления ступицы водяного насоса | |
| 50 | 203 | Подшипник вентилятора передний | |
| 51 | 53-1308058 | Ступица вентилятора в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
