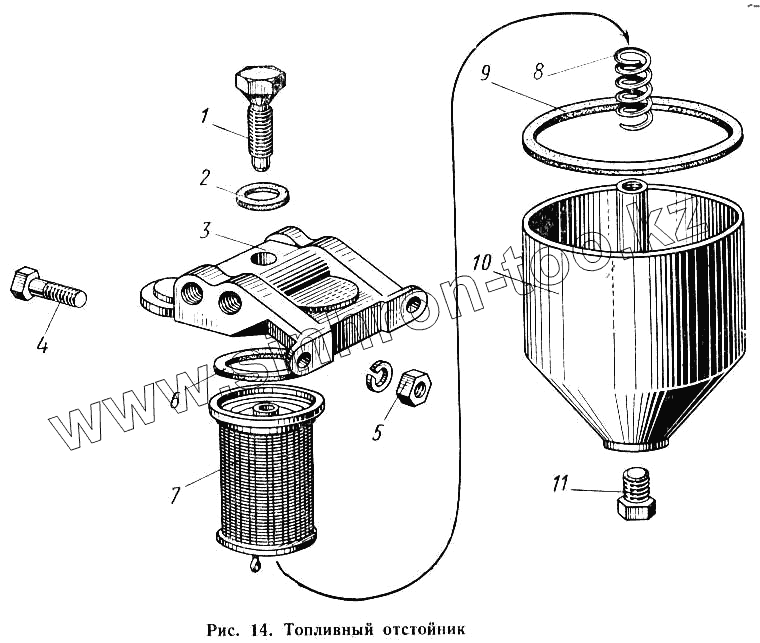

Каталог запасных частей к технике: КАВЗ-685. Топливный отстойник
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-1100101 | 51-1100101 | Комплект деталей для топливного отстойника | |
| 53-1106010 | 53-1106010 | Насос топливный в сборе (тип Б-9Д) | |
| 53-1105009 | 53-1105009 | Отстойник топливный со штуцерами в сборе | |
| 252136-П2 | 252136-П2 | Шайба пружинная 10 | |
| 1 | 51-1105077 | Болт М10Х32 крышки топливного отстойника | |
| 2 | 293325-П | Шайба 11 болта крышки топливного отстойника | |
| 3 | 51А-1105015-А | Крышка топливного отстойника | |
| 4 | 201499-П8 | Болт М10Х30 крепления топливного отстойника | |
| 5 | 250512-П8 | Гайка М10 | |
| 6 | 51-1105045 | Прокладка фильтрующего элемента топливного отстойника | |
| 7 | 51А-1105020 | Элемент топливного отстойника фильтрующий в сборе | |
| 8 | 51-1105048 | Пружина фильтрующего элемента топливного отстойника | |
| 9 | 51-1105075 | Прокладка крышки топливного отстойника | |
| 10 | 51А-1105060 | Корпус топливного отстойника в сборе | |
| 11 | 353052-П8 | Пробка К1/4" сливного отверстия топливного отстойника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
