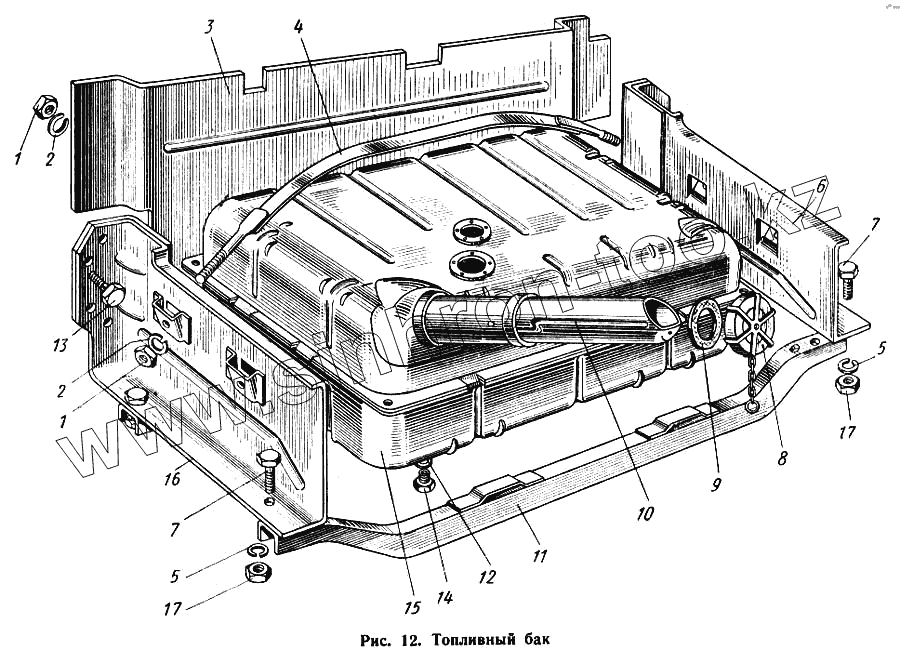

Каталог запасных частей к технике: КАВЗ-685. Топливный бак
1
1
2
2
3
4
5
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252574-П5 | 252574-П5 | Заклепка 4Х12 | |
| 51-1002155-А2 | 51-1002155-А2 | Цепочка пробки топливного бака | |
| 51А-1101046-Б | 51А-1101046-Б | Фланец | |
| 52-1101050 | 52-1101050 | Усилитель фланца | |
| 63-1102082 | 63-1102082 | Усилитель | |
| 66-1101060 | 66-1101060 | Труба наливная топливного бака в сборе | |
| 66-1101062 | 66-1101062 | Труба наливная | |
| 63-1102090 | 63-1102090 | Труба выдвижная дополнительного топливного бака в сборе | |
| 63-1102099 | 63-1102099 | Сетка | |
| 66-1101032 | 66-1101032 | Распорка | |
| 66-1101030 | 66-1101030 | Перегородка | |
| 21-1101112 | 21-1101112 | Наконечник хомута | |
| 51П-1102111-Б | 51П-1102111-Б | Лента | |
| 63-1102045 | 63-1102045 | Коробка нижняя | |
| 66-1101015 | 66-1101015 | Коробка левого топливного бака верхняя в сборе | |
| 63-1102044 | 63-1102044 | Коробка дополнительного топливного бака нижняя в сборе | |
| 66-1101017 | 66-1101017 | Коробка верхняя | |
| 53-1101088 | 53-1101088 | Горловина | |
| 51П-1102120-Б | 51П-1102120-Б | Прокладка крепления дополнительного топливного бака | |
| 1 | 250512-П29 | Гайка М10 | |
| 2 | 252136-П29 | Шайба пружинная 10 | |
| 3 | 685-1101118-10 | Экран топливного бака | |
| 4 | 51П-1102110-Б | Хомут в сборе | |
| 5 | 252135-П29 | Шайба 8 | |
| 6 | 685-1101102 | Кронштейн крепления топливного бака задний в сборе | |
| 7 | 201454-П29 | Болт М8Х16 | |
| 8 | 51-1103010 | Пробка топливного бака в сборе | |
| 9 | 51-1103075-А | Прокладка пробки топливного бака | |
| 9 | 63-1102095 | Сетка выдвижной трубы дополнительного топливного бака в сборе | |
| 10 | 63-1102092 | Труба выдвижная | |
| 11 | 51П-П02107-Б | Защитная планка кронштейна крепления дополнительного топливного бака | |
| 12 | 297282-П | Прокладка пробки маслосливного отверстия | |
| 13 | 201497-П29 | Болт М10Х25 | |
| 14 | 296507-П8 | Пробка М22Х1,5 маслосливного отверстия картера | |
| 15 | 66-1101005 | Бак топливный в сборе | |
| 16 | 685-1101100 | Кронштейн крепления топливного бака передний в сборе | |
| 17 | 250510-П29 | Гайка М8 |
