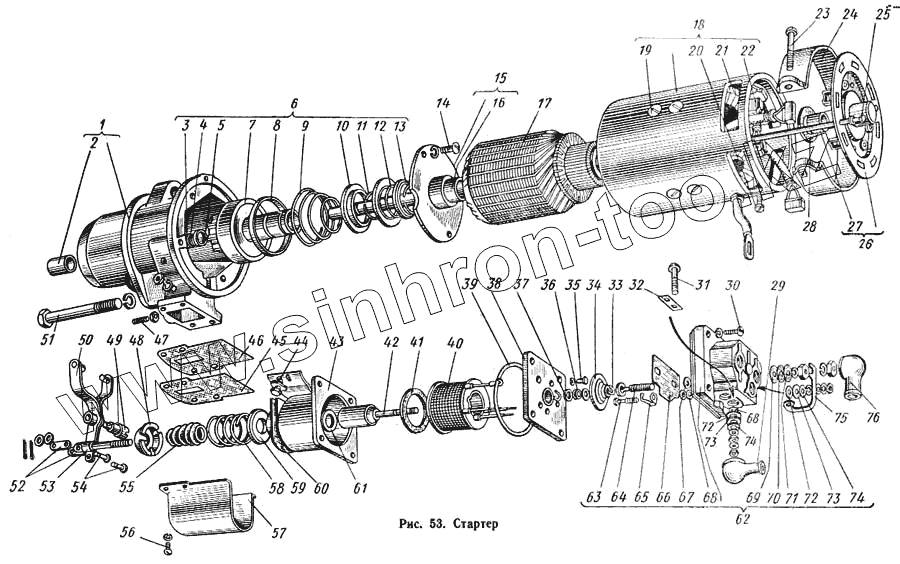

Каталог запасных частей к технике: КАВЗ-685. Стартер
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
68
69
70
71
72
72
73
73
74
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8Х-1531 | 8Х-1531 | Гайка | |
| 8Х-1531 | 8Х-1531 | Гайка | |
| 1-МАФ-12А | 1-МАФ-12А | Щетка изолированная | |
| Х9-10-81Д | Х9-10-81Д | Шплинт | |
| 252157-П2 | 252157-П2 | Шайба пружинная 12 | |
| Х1482 | Х1482 | Шайба пружинная | |
| Х-4001 | Х-4001 | Шайба пружинная | |
| Х-1482 | Х-1482 | Шайба пружинная | |
| Х-1482 | Х-1482 | Шайба пружинная | |
| Х-1012 | Х-1012 | Шайба пружинная | |
| МХ-0246 | МХ-0246 | Шайба пружинная | |
| М11-41081 | М11-41081 | Шайба пружинная | |
| 8Х-1533 | 8Х-1533 | Гайка | |
| МХ-0287 | МХ-0287 | Шайба замковая | |
| 8Х-1537 | 8Х-1537 | Гайка | |
| М11-90118 | М11-90118 | Гайка | |
| М11-90118 | М11-90118 | Гайка | |
| РС130-3708861 | РС130-3708861 | Кожух | |
| СТ130Б-3708220 | СТ130Б-3708220 | Коллектор | |
| РС130-3708800 | РС130-3708800 | Реле стартера | |
| 8Х-1496 | 8Х-1496 | Шайба | |
| МХ-0550 | МХ-0550 | Шайба | |
| Х3-19-40Д | Х3-19-40Д | Шайба | |
| 1 | СТ130Б-3708400 | Крышка со стороны привода в сборе | |
| 2 | СЛ138-88 | Вкладыш | |
| 3 | СТ4-3708006 | Шайба упорная | |
| 4 | СТ4-3708007 | Кольцо замковое | |
| 5 | СТ14-3708005 | Кольцо упорное | |
| 6 | СТ130Б-3708600 | Привод в сборе | |
| 7 | СТ130Б-3708610 | Втулка направляющая с шестерней в сборе | |
| 8 | СТ21-3708608 | Чашка привода стартера упорная большая | |
| 9 | СТ21-3708603 | Пружина | |
| 10 | СТ21-3708601 | Втулка отводки | |
| 11 | СТ21-3708602 | Кольцо запорное | |
| 12 | СТ21-3708604 | Пружина | |
| 13 | СТ21-3708606 | Чашка | |
| 14 | МХ-0097 | Винт крепления держателя | |
| 15 | СТ8-3708050 | Держатель подшипника в сборе | |
| 16 | СТ8-3708052 | Втулка | |
| 17 | СТ130Б-3708200 | Якорь в сборе | |
| 18 | СТ130Б-3708100 | Корпус стартера в сборе | |
| 19 | Х1-9449 | Винт полюса | |
| 20 | 8Х-1580 | Винт крепления щетки | |
| 21 | СТ130Б-3708110 | Катушка в сборе | |
| 22 | 1-МАФ-13 | Щетка неизолированная | |
| 23 | МХ-0139 | Винт ленты | |
| 24 | СТ130Б-3708041 | Лента защитная | |
| 25 | Г12-3708080 | Шпилька стяжная | |
| 26 | СТ130-3708300 | Крышка со стороны коллектора в сборе | |
| 27 | 1-М3-40А | Вкладыш | |
| 28 | 1-М0-54 | Шайба упорная | |
| 29 | СТО6-3708002 | Наконечник резиновый | |
| 30 | МХ-0840 | Винт | |
| 31 | МХ-0799 | Винт | |
| 32 | РС14-3708108 | Прокладка изоляционная | |
| 33 | РС40-6504152 | Скоба | |
| 34 | РС6-3708030 | Диск контактный в сборе | |
| 35 | МХ-1018 | Винт | |
| 36 | РС14-3708007 | Пружина | |
| 37 | РС130-3708804 | Чашка | |
| 38 | РС14-3708140-Г | Сердечник в сборе | |
| 39 | РС14-3708009-Г | Кольцо уплотнительное | |
| 40 | РС14-3708120 | Катушка реле в сборе | |
| 41 | МХ-622 или МХ-0887 | Кольцо войлочное | |
| 42 | РС130-3708810 | Якорь со штоком в сборе | |
| 43 | РС130-3708850 | Ярмо в сборе | |
| 44 | МХ-0032 | Болт | |
| 45 | СТ130Б-3708015 | Прокладка | |
| 46 | СТ130Б-3708017 | Прокладка | |
| 47 | М11-40991 | Винт регулировочный | |
| 48 | РС130-3708801 | Чашка | |
| 49 | СТ21-3708014 | Ось рычага привода стартера | |
| 50 | СТ130Б-3708020 | Рычаг привода в сборе | |
| 51 | 200378-П8 | Болт М12Х95 крепления стартера | |
| 52 | РС14-3708022 | Серьга | |
| 53 | РС130-3708821 | Винт регулировочный | |
| 54 | СТ21-3708002 | Штифт | |
| 55 | РС130-3708803 | Колпак защитный | |
| 56 | 8Х-1548 | Винт кожуха | |
| 57 | СТ130Б-3708016 | Кожух защитный | |
| 58 | РС14-3708004 | Пружина | |
| 59 | РС130-3708802 | Чашка | |
| 60 | СТ21-3708007 | Прокладка | |
| 61 | РС130-3708805 | Шайба | |
| 62 | РС130-3708860 | Кожух в сборе | |
| 63 | МХ-0994 | Болт | |
| 64 | РС14-3708032-Г | Болт контактный | |
| 65 | РС14-3708035 | Контакт гибкий | |
| 66 | РС14-3708033 | Прокладка изоляционная | |
| 67 | 1-ВР-7 | Шайба изоляционная | |
| 68 | МХ-0554 | Шайба изоляционная | |
| 69 | МХ-0913 | Шайба резиновая | |
| 70 | МХ-0911 | Шайба изоляционная | |
| 71 | МХ-1061 | Шайба | |
| 72 | МХ-0912 | Шайба резиновая | |
| 73 | МХ-0836 | Шайба изоляционная | |
| 74 | МХ-1074 | Шайба | |
| 75 | РС14-3708006 | Перемычка | |
| 76 | СТО6-3708003 | Наконечник резиновый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
