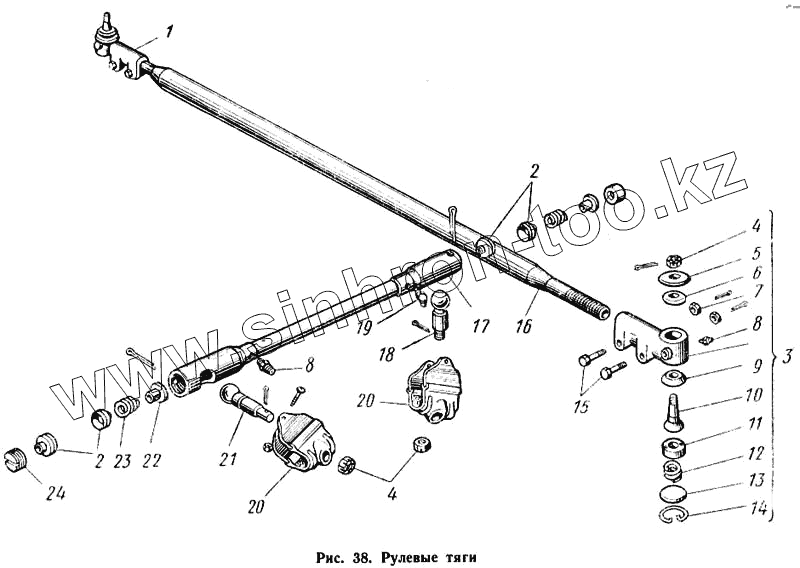

Каталог запасных частей к технике: КАВЗ-685. Рулевые тяги
1
2
2
3
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ВК-53-3003009 | ВК-53-3003009 | Тяга продольная рулевая в сборе (комплект) | |
| 220050-П8 | 220050-П8 | Винт М4Х8 защитной муфты продольной рулевой тяги | |
| 258054-П | 258054-П | Шплинт 4Х30 | |
| 258054-П | 258054-П | Шплинт 4Х30 | |
| 258043-П | 258043-П | Шплинт 3Х40 пробки продольной рулевой тяги | |
| 258025-П | 258025-П | Шплинт 2,5Х20 | |
| ВК-53-3003008 | ВК-53-3003008 | Тяга продольная рулевая в сборе (комплект) | |
| 53-3003010 | 53-3003010 | Тяга продольная рулевая в сборе | |
| 53-3003052 | 53-3003052 | Тяга поперечная рулевая с наконечником в сборе | |
| ВК-53-3003053 | ВК-53-3003053 | Тяга поперечная рулевая в сборе (комплект) | |
| ВК-53-3003058 | ВК-53-3003058 | Наконечник поперечной рулевой тяги правый (комплект) | |
| 53-3003062 | 53-3003062 | Наконечник поперечной рулевой тяги правый | |
| ВК-53-3003059 | ВК-53-3003059 | Наконечник поперечной рулевой тяги левый (комплект) | |
| 53-3003063 | 53-3003063 | Наконечник поперечной рулевой тяги левый | |
| 250762-П8 | 250762-П8 | Гайка М4 крепления тяги и рычага привода жалюзи радиатора | |
| 1 | 53-3003056 | Наконечник поперечной рулевой тяги правый в сборе | |
| 2 | 51-3003023 | Сухарь пальца продольной рулевой тяги | |
| 3 | 53-3003057 | Наконечник поперечной рулевой тяги левый в сборе | |
| 4 | 250979-П8 | Гайка М16Х1,5 пальца наконечника поперечной рулевой тяги | |
| 4 | 250979-П8 | Гайка М16Х1,5 пальца наконечника поперечной рулевой тяги | |
| 5 | 53-3003075 | Шайба защитной накладки наконечника поперечной рулевой тяги | |
| 6 | 52-3003074-Б | Накладка наконечника поперечной рулевой тяги защитная | |
| 7 | 250976-П8 | Гайка М10Х1 крепления ступицы водяного насоса | |
| 8 | 264020-П8 | Пресс-масленка К1/8" поворотного кулака | |
| 8 | 264020-П8 | Пресс-масленка К1/8" поворотного кулака | |
| 9 | -52-3003066 | Сухарь пальца наконечника поперечной рулевой тяги | |
| 10 | 52-3003065-А | Палец наконечника поперечной рулевой тяги | |
| 11 | 51-3003068-Б | Пята пальца наконечника поперечной рулевой тяги опорная | |
| 12 | 51-3003069 | Пружина опорной пяты пальца наконечника поперечной рулевой тяги | |
| 13 | 296988-П | Заглушка 34 наконечника поперечной рулевой тяги | |
| 14 | 51-3003071 | Кольцо заглушки наконечника поперечной рулевой тяги стопорное | |
| 15 | 205441-П8 | Болт М10Х1Х38 наконечника поперечной рулевой тяги стяжной | |
| 16 | 53-3003054 | Тяга поперечная рулевая | |
| 17 | 51-3003013-Б | Тяга продольная рулевая | |
| 18 | 52-3003040-А | Палец продольной рулевой тяги шаровой длинный | |
| 19 | 264040-П8 | Пресс-масленка К1/8" заднего конца продольной рулевой тяги | |
| 20 | 52-3003036 | Муфта продольной рулевой тяги защитная | |
| 21 | 51-3003032-А | Палец продольной рулевой тяги шаровой | |
| 22 | 51-3003019 | Ограничитель хода пружины продольной рулевой тяги | |
| 23 | 51-3003021 | Пружина продольной рулевой тяги | |
| 24 | 51-3003626 | Пробка продольной рулевой тяги |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
