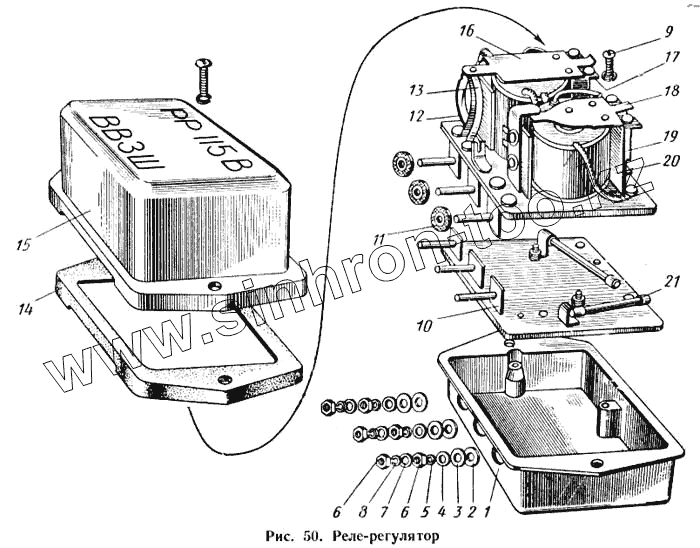

Каталог запасных частей к технике: КАВЗ-685. Реле-регулятор
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Н-1105 | Н-1105 | Винт М4Х6 | |
| 685-3703020 | 685-3703020 | Кожух аккумуляторной батареи с боковинами в сборе | |
| Н-1214 | Н-1214 | Шайба | |
| Н-1553 | Н-1553 | Винт М4Х17 | |
| 1 | РР302-3702111 | Основание | |
| 2 | Н-0034 | Шайба резиновая | |
| 3 | Н-0285 | Шайба изоляционная | |
| 4 | 8Х-1496 | Шайба | |
| 5 | Х-1012 | Шайба пружинная | |
| 6 | Н-4019 | Гайка М4 | |
| 7 | Н-2401 | Шайба | |
| 8 | Х-1012 | Шайба пружинная | |
| 9 | Н-1548 | Винт М4Х10 | |
| 10 | РР115-3702500-В | Панель в сборе | |
| 11 | РР315-3702419 | Втулка изоляционная | |
| 12 | РР24-3702440 | Держатель с контактами в сборе | |
| 13 | РР24-3702217 | Держатель с контактом в сборе | |
| 14 | РР109-3702008 | Прокладка уплотнительная | |
| 15 | РР115-3702003-В | Крышка | |
| 16 | РР115-3702205-В | Якорь реле включения в сборе | |
| 17 | РР115-3702200-В | Реле включения в сборе | |
| 18 | РР115-3702420-В | Якорь регулятора в сборе | |
| 19 | РР24-3702418 | Пружина | |
| 20 | РР115-3702400-В | Регулятор напряжения в сборе | |
| 21 | РР115-3702547-В | Сопротивление 13 ом в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
