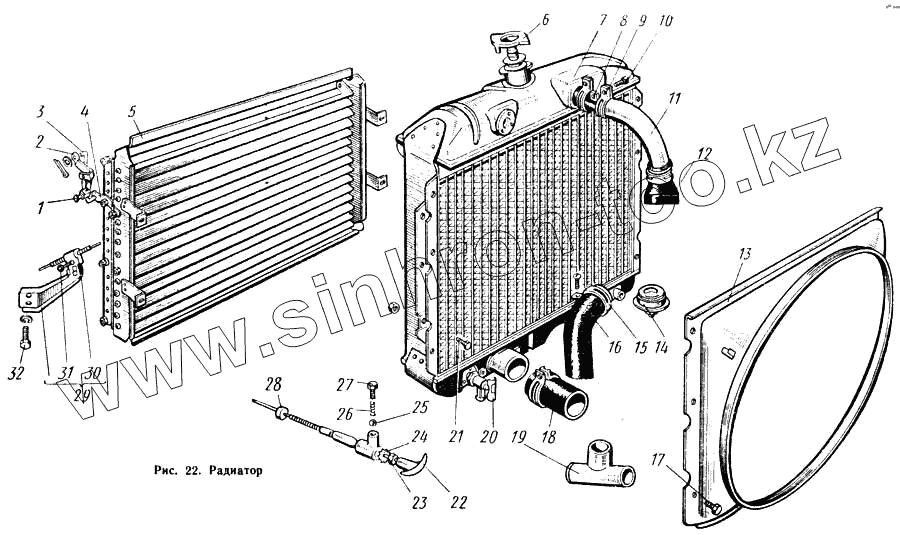

Каталог запасных частей к технике: КАВЗ-685. Радиатор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 293271-П8 | 293271-П8 | Шайба 8 пальца крепления промежуточного рычага | |
| 685-8120025 | 685-8120025 | Труба отопителя отводная первая | |
| 685-8120045 | 685-8120045 | Труба подводная отопителя | |
| 685-8120048 | 685-8120048 | Труба промежуточная | |
| 652-1305040 | 652-1305040 | Трубка сливного краника | |
| 685-8120052 | 685-8120052 | Уплотнитель | |
| 685-8120056 | 685-8120056 | Уплотнитель | |
| 685-8120050 | 685-8120050 | Фланец | |
| 685-8120054 | 685-8120054 | Фланец | |
| 190-8101398 | 190-8101398 | Фланец крана | |
| 685-1203012 | 685-1203012 | Хомут крепления выхлопной трубы отопителя | |
| 288014-П8 | 288014-П8 | Хомутик крепления воздухопроводного шланга к патрубку | |
| 252007-П29 | 252007-П29 | Шайба 5 | |
| 252003-П8 | 252003-П8 | Шайба 5,5 тяги жалюзи радиатора от рычага привода жалюзи | |
| 252134-П2 | 252134-П2 | Шайба 6 пружинная | |
| 201456-П29 | 201456-П29 | Болт М8Х20 | |
| 122-1303052 | 122-1303052 | Шайба заслонки клапана | |
| 252133-П29 | 252133-П29 | Шайба пружинная 5 | |
| 252134-П29 | 252134-П29 | Шайба пружинная 6 | |
| 252154-П2 | 252154-П2 | Шайба пружинная 6 | |
| 252135-П2 | 252135-П2 | Шайба пружинная 8 | |
| 252135-П29 | 252135-П29 | Шайба 8 | |
| 252135-П29 | 252135-П29 | Шайба 8 | |
| 685-8101495 | 685-8101495 | Шланг подводной | |
| 685-1303028-0 | 685-1303028-0 | Шланг радиатора отводной | |
| 685-1303030-2 | 685-1303030-2 | Шланг соединительный | |
| 685-8120090 | 685-8120090 | Шланг соединительный | |
| 258012-П | 258012-П | Шплинт 2Х12 | |
| 258038-П | 258038-П | Шплинт 3Х15 | |
| 190-8101396 | 190-8101396 | Шток клапана крана | |
| 122-1303051 | 122-1303051 | Гайка накидная клапана | |
| 685-8120040 | 685-8120040 | Труба отопителя отводная вторая | |
| 201419-П29 | 201419-П29 | Болт М6Х18 | |
| 201458-П29 | 201458-П29 | Болт М8Х25 | |
| 122-1303049-Б | 122-1303049-Б | Валик заслонки клапана | |
| 240820-П29 | 240820-П29 | Винт М4Х18 | |
| 220082-П29 | 220082-П29 | Винт М5Х20 | |
| 436301 | 436301 | Винт установочный | |
| 250762-П8 | 250762-П8 | Гайка М4 крепления тяги и рычага привода жалюзи радиатора | |
| 250763-П29 | 250763-П29 | Гайка М5 | |
| 250508-П29 | 250508-П29 | Гайка М6Х1 | |
| 250508-П8 | 250508-П8 | Гайка М6 | |
| 250503-П8 | 250503-П8 | Гайка М8Х1 | |
| 250510-П29 | 250510-П29 | Гайка М8 | |
| 437120 | 437120 | Гайка накидная | |
| 122-1303056 | 122-1303056 | Гайка регулировочная | |
| 685-8120022 | 685-8120022 | Гнездо краника | |
| 685-1303047 | 685-1303047 | Заслонка клапана | |
| 685-8120035 | 685-8120035 | Каркас соединительного шланга | |
| 685-1303048 | 685-1303048 | Кольцо уплотнительное | |
| 685-1303045 | 685-1303045 | Корпус соединительного клапана | |
| 66-1305040 | 66-1305040 | Краник водяной рубашки блока цилиндров сливной в сборе | |
| 685-8120032 | 685-8120032 | Кронштейн | |
| 53-1310232 | 53-1310232 | Кронштейн крепления оболочки тяги управления жалюзи радиатора | |
| 685-8120060 | 685-8120060 | Прокладка | |
| 13-1008155 | 13-1008155 | Прокладка выпускного патрубка водяной рубашки головки блока цилиндров | |
| 190-8101400 | 190-8101400 | Прокладка фланца крана | |
| 122-1303050 | 122-1303050 | Пружина заслонки клапана | |
| 190-8101399 | 190-8101399 | Тарелка крана | |
| 1 | 222496-П8 | Винт М5Х8 крепления тяги ручного управления подачей топлива | |
| 2 | 53-1310265 | Рычаг привода жалюзи радиатора промежуточный в сборе | |
| 3 | 53-1310254 | Тяга жалюзи радиатора от рычага привода жалюзи | |
| 4 | 52-1310185-Б | Рычаг привода жалюзи радиатора | |
| 5 | 53-1310110 | Жалюзи радиатора в сборе | |
| 6 | 52-1304010 | Пробка радиатора в сборе | |
| 7 | 53-1301006 | Радиатор с заглушками в сборе | |
| 8 | 251086-П29 | Гайка М6 | |
| 9 | 297410-П8 | Хомутик | |
| 10 | 220086-П29 | Винт М5Х30 | |
| 11 | 685-1303030-1 | Шланг основного радиатора подводной | |
| 12 | 685-1303010 | Клапан разделительный в сборе | |
| 13 | 53-1309010 | Кожух вентилятора в сборе | |
| 14 | 13-1306010-А | Термостат системы охлаждения в сборе | |
| 15 | 288016-П29 | Хомутик | |
| 16 | 685-1303028-2 | Шланг отводной трубы | |
| 17 | 201416-П8 | Болт М6Х12 крепления кронштейна вентилятора к щитку кабины | |
| 18 | 685-1303028-1 | Шланг основного радиатора отводной | |
| 19 | 685-8120030 | Тройник | |
| 20 | 21-1305010 | Краник наливной трубы пускового подогревателя контрольный в сборе | |
| 21 | 201454-П8 | Болт М8Х 16 крепления петли к капоту | |
| 22 | 56-1310210 | Тяга управления жалюзи радиатора в сборе | |
| 23 | 250634-П8 | Гайка М14Х1,5 крепления привода | |
| 24 | 252178-П8 | Шайба пружинная 14 | |
| 25 | 508607 | Шарик 6/16" корпуса фиксатора тяги управления жалюзи радиатора | |
| 26 | 12-1310225 | Пружина корпуса фиксатора тяги управления жалюзи радиатора | |
| 27 | 12-1310247 | Болт корпуса фиксатора тяги управления жалюзи радиатора | |
| 28 | 32-8402670 | Втулка привода замка капота | |
| 29 | 53-1310231 | Кронштейн крепления оболочки тяги управления жалюзи радиатора в сборе | |
| 30 | 52-1108071 | Зажим оболочки тяги ручного управления подачей топлива | |
| 31 | 224598-П8 | Винт М5Х12 крепления фланца приемной трубки топливопровода | |
| 32 | 201417-П8 | Болт М6Х14 крепления кронштейна валика управления подачей топлива |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
