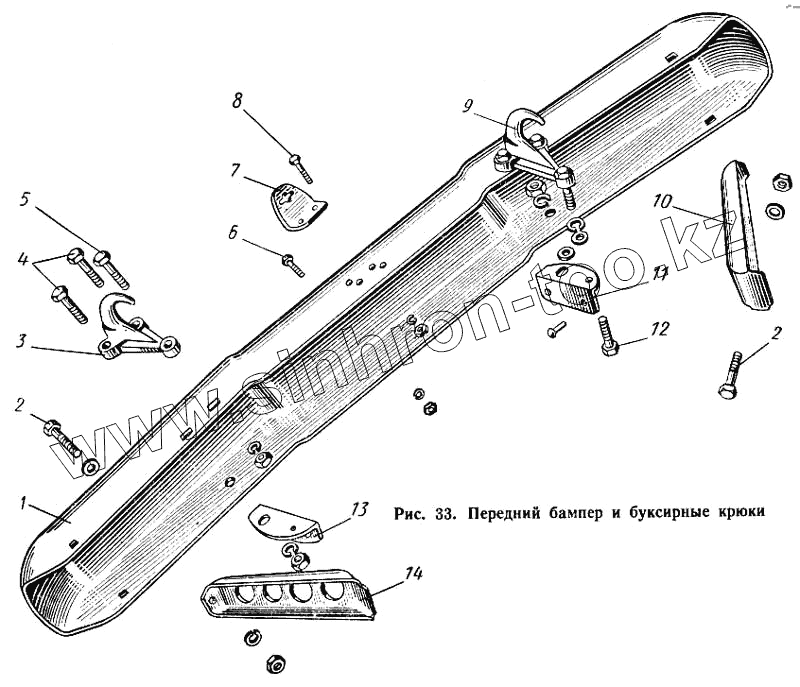

Каталог запасных частей к технике: КАВЗ-685. Передний бампер и буксирные крюки
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 293312-П8 | 293312-П8 | Шайба 10,5 | |
| 685-2804026-А | 685-2804026-А | Кронштейн крепления заднего бампера правый | |
| 685-2804037 | 685-2804037 | Кронштейн крепления заднего бампера средний левый | |
| 685-2804036 | 685-2804036 | Кронштейн крепления заднего бампера средний правый | |
| 685-2804018 | 685-2804018 | Скоба бампера | |
| 685-2804012 | 685-2804012 | Скоба бампера в сборе | |
| 685-2804040 | 685-2804040 | Скоба бампера средняя | |
| 685-2804008 | 685-2804008 | Скоба бампера средняя в сборе | |
| 685-2804038 | 685-2804038 | Фиксатор | |
| 685-2804006 | 685-2804006 | Бампер задний боковой в сборе правый | |
| 252007-П8 | 252007-П8 | Шайба 12 | |
| 252136-П2 | 252136-П2 | Шайба пружинная 10 | |
| 252136-П2 | 252136-П2 | Шайба пружинная 10 | |
| 252137-П2 | 252137-П2 | Шайба пружинная 12 | |
| 252139-П2 | 252139-П2 | Шайба пружинная 16 | |
| 252154-П2 | 252154-П2 | Шайба пружинная 6 | |
| 252135-П2 | 252135-П2 | Шайба пружинная 8 | |
| 294433-П | 294433-П | Заклепка 10Х30 | |
| 685-2804015 | 685-2804015 | Бампер задний боковой | |
| 685-2804007 | 685-2804007 | Бампер задний боковой левый | |
| 685-2804042 | 685-2804042 | Бампер задний средний | |
| 53-2803010 | 53-2803010 | Бампер передний в сборе | |
| 201456-П8 | 201456-П8 | Болт М8Х 20 крепления брызговика к кронштейну | |
| 250512-П8 | 250512-П8 | Гайка М10 | |
| 250512-П8 | 250512-П8 | Гайка М10 | |
| 250506-П29 | 250506-П29 | Гайка М12 | |
| 250514-П8 | 250514-П8 | Гайка М12 | |
| 250506-П29 | 250506-П29 | Гайка М12 | |
| 250561-П8 | 250561-П8 | Гайка М16Х1,5 | |
| 250508-П8 | 250508-П8 | Гайка М6 | |
| 250510-П8 | 250510-П8 | Гайка М8 | |
| 685-2804027 | 685-2804027 | Кронштейн крепления заднего бампера левый | |
| 1 | 52-2803015 | Бампер передний | |
| 2 | 201496-П8 | Болт М10Х22 крепления кронштейна к раме | |
| 3 | 53-2806011 | Крюк передний буксирный левый | |
| 4 | 202147-П8 | Болт М6Х1,5Х50 крепления переднего буксирного крюка | |
| 5 | 291131-П8 | Болт М16Х1,5Х55 крепления переднего буксирного крюка | |
| 6 | 201416-П8 | Болт М6Х12 крепления кронштейна вентилятора к щитку кабины | |
| 7 | 53-2803070 | Кронштейн заводной рукоятки | |
| 8 | 201496-П8 | Болт М10Х22 крепления кронштейна к раме | |
| 9 | 53-2806010 | Крюк передний буксирный правый | |
| 10 | 52-2803030 | Раскос переднего бампера правый | |
| 11 | 52-2806026 | Кронштейн буксирного крюка правый | |
| 12 | 201539-П8 | Болт М12Х28 крепления подушки переднй опры двигателя верхний | |
| 13 | 52-2806027 | Кронштейн буксирного крюка левый | |
| 14 | 52-2803031 | Раскос переднего бампера левый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
