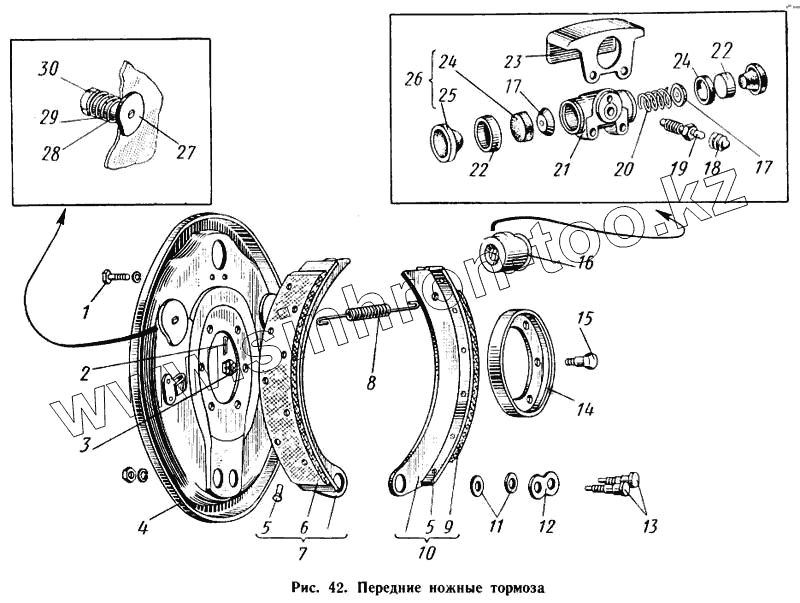

Каталог запасных частей к технике: КАВЗ-685. Передние ножные тормоза
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
22
23
24
24
25
26
27
27
28
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-3500102 | 51-3500102 | Комплект деталей для колесного цилиндра заднего тормоза | |
| 250561-П8 | 250561-П8 | Гайка М16Х1,5 | |
| 252135-П2 | 252135-П2 | Шайба пружинная 8 | |
| 252139-П2 | 252139-П2 | Шайба пружинная 16 | |
| 56-3502040 | 56-3502040 | Цилиндр заднего тормоза колесный в сборе | |
| 53-3501011 | 53-3501011 | Тормоз передний левый в сборе | |
| 53-3502010 | 53-3502010 | Тормоз задний правый в сборе | |
| 53-3502011 | 53-3502011 | Тормоз задний левый в сборе | |
| 53-3501010 | 53-3501010 | Тормоз передний правый в сборе | |
| 1 | 201454-П8 | Болт М8Х 16 крепления петли к капоту | |
| 2 | 258039-П | Шплинт 3Х20 | |
| 3 | 292816-П8 | Гайка М12Х 1,25 | |
| 4 | 52-3501012 | Щит переднего тормоза в сборе | |
| 5 | 293997-П | Заклепка 4,75Х11 фрикционной накладки переднего тормоза | |
| 5 | 293997-П | Заклепка 4,75Х11 фрикционной накладки переднего тормоза | |
| 6 | 51-3501105 | Накладка передней колодки переднего тормоза фрикционная | |
| 7 | 51-3501090 | Колодка передняя и накладка фрикционная переднего тормоза в сборе | |
| 8 | 51-3501035 | Пружина колодок переднего тормоза стяжная | |
| 9 | 51-3501106 | Накладка задней колодки переднего тормоза фрикционная | |
| 10 | 51-3501091 | Колодка задняя и накладка фрикционная переднего тормоза | |
| 11 | 51-3501028 | Эксцентрик опорного пальца колодок переднего тормоза | |
| 12 | 51-3501030-А | Пластина опорных пальцев колодок переднего тормоза | |
| 13 | 56-3502068-А | Палец колодок переднего тормоза опорный | |
| 14 | 51-3501060-Б1 | Маслоотражатель переднего тормоза в сборе | |
| 15 | 290853-П8 | Болт М12Х 1,25Х38 щита переднего тормоза | |
| 16 | 52-3501040 | Цилиндр переднего тормоза колесный в сборе | |
| 17 | 51-3501052 | Чашка манжеты колесного цилиндра переднего тормоза распорная | |
| 18 | 12-3501049 | Колпачок трубки смазки датчика защитный | |
| 19 | 12-3501048 | Клапан колесного цилиндра переднего тормоза перепускной | |
| 20 | 51-3501053 | Пружина колесного цилиндра переднего тормоза | |
| 21 | 52-3501046 | Цилиндр переднего тормоза колесный | |
| 22 | 51-3501042 | Поршень колесного цилиндра переднего тормоза в сборе | |
| 23 | 53-3501050 | Экран колесного цилиндра переднего тормоза | |
| 24 | 51-3501051 | Манжета поршня колесного цилиндра переднего тормоза уплотнительная | |
| 25 | 51-3501058 | Колпак колесного цилиндра переднего тормоза защитный | |
| 26 | 51-3500101 | Комплект деталей для колесного цилиндра переднего тормоза | |
| 27 | 51-3501036-Б | Эксцентрик колодок заднего тормоза регулировочный | |
| 27 | 51-3501036-Б | Эксцентрик колодок заднего тормоза регулировочный | |
| 28 | 51-3501037 | Пружина регулировочного эксцентрика колодок заднего тормоза | |
| 28 | 51-3501037 | Пружина регулировочного эксцентрика колодок заднего тормоза | |
| 29 | 252016-П8 | Шайба 14,5 болта регулировочного эксцентрика колодок заднего тормоза | |
| 29 | 252016-П8 | Шайба 14,5 болта регулировочного эксцентрика колодок заднего тормоза | |
| 30 | 52-3501038 | Болт регулировочного эксцентрика колодок заднего тормоза | |
| 30 | 56-3501038 | Болт регулировочного эксцентрика колодок переднего тормоза |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
