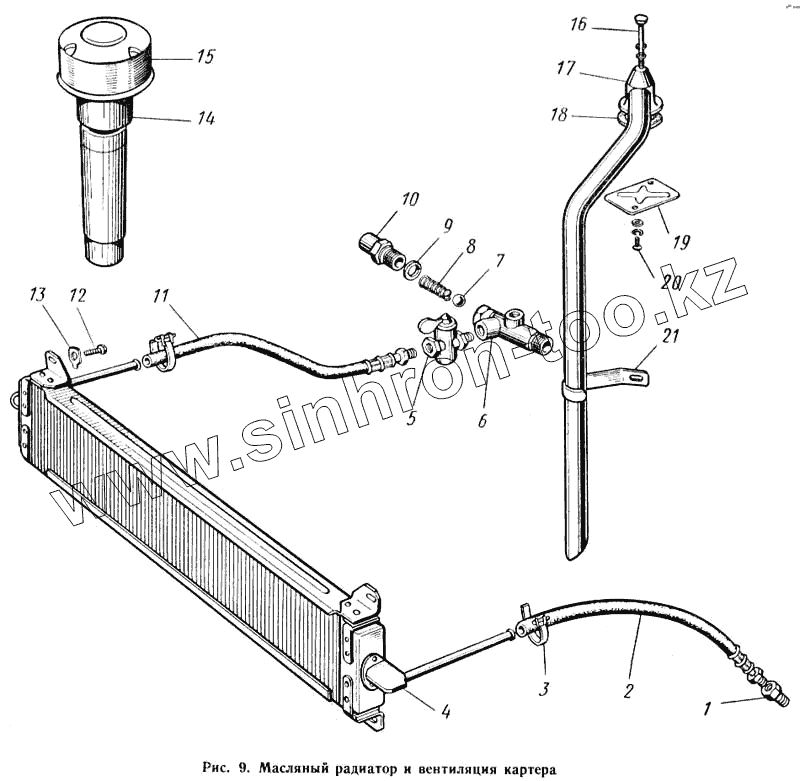

Каталог запасных частей к технике: КАВЗ-685. Масляный радиатор и вентиляция картера
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 53-1015009 | 53-1015009 | Подогреватель пусковой с деталями крепления в сборе | |
| 297580-П8 | 297580-П8 | Пряжка хомутика | |
| 252002-П8 | 252002-П8 | Шайба 4,2 | |
| 293229-П | 293229-П | Шайба 6 | |
| 252004-П8 | 252004-П8 | Шайба 6,5 | |
| 252132-П2 | 252132-П2 | Шайба пружинная 4 | |
| 69-1013101-Б | 69-1013101-Б | Шланг масляного радиатора впускной | |
| 63-1013101-Б | 63-1013101-Б | Шланг масляного радиатора выпускной | |
| 297575-П8 | 297575-П8 | Шплинт пряжки хомутика | |
| 53-1013095 | 53-1013095 | Клапан масляного радиатора в сборе | |
| 1 | 280074-П8 | Штуцер К1/4" сливного патрубка прямой | |
| 2 | 63-1013100-Б | Шланг масляного радиатора выпускной в сборе | |
| 3 | 297582-П8 | Лента хомутика шланга соединительная | |
| 4 | 66-1013010-А2 | Радиатор масляный в сборе | |
| 5 | 51-1013140 | Краник масляного радиатора запорный | |
| 6 | 53-1013097 | Корпус клапана масляного радиатора | |
| 7 | 353087-П | Шарик клапана диаметром 11,9 мм | |
| 8 | 202-6092 | Пружина клапана | |
| 9 | 293469-П | Шайба 18 | |
| 10 | 13-1013099 | Пробка М18Х1,5 клапана | |
| 11 | 69-1013100-Б | Шланг масляного радиатора впускной в сборе | |
| 12 | 201452-П8 | Болт М8Х12 крепления радиатора | |
| 13 | 293270-П8 | Шайба пружинная 8 | |
| 14 | 13-1009120-В | Патрубок маслоналивной в сборе | |
| 15 | 53Ф-10114150 | Фильтр вентиляции картера в сборе | |
| 16 | 200221-П8 | Болт М60Х60 крепления вытяжной трубы | |
| 17 | 53-1014055 | Труба вентиляции картера в сборе вытяжная | |
| 18 | 13-1014053 | Прокладка вытяжной трубы вентиляции картера | |
| 19 | 13-1014097-Б | Маслоотражатель вентиляции картера | |
| 20 | 224570-П8 | Винт М4Х8 | |
| 21 | 53-1014071-Б | Скоба крепления вытяжной трубы вентиляции картера |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
