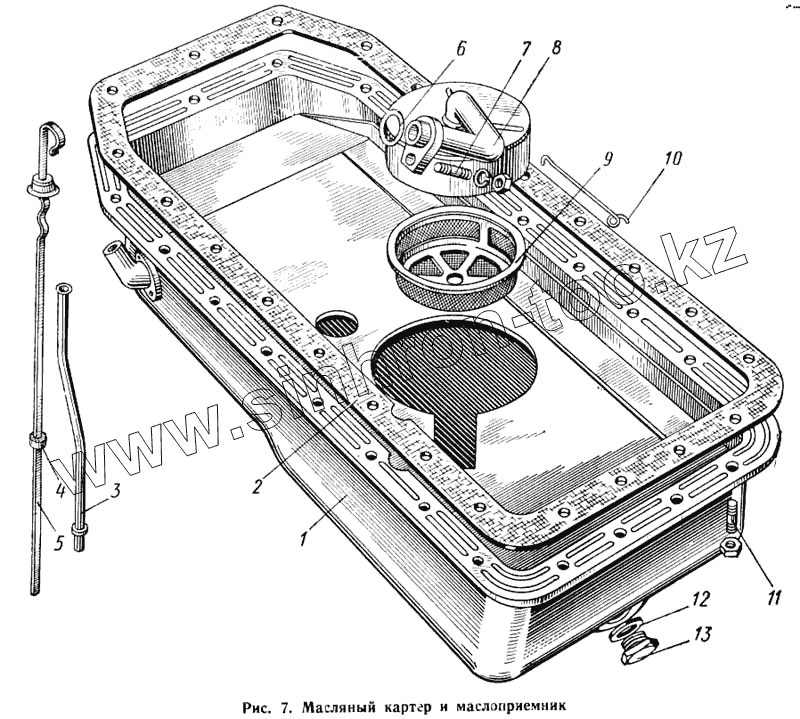

Каталог запасных частей к технике: КАВЗ-685. Масляный картер и маслоприемник
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250511-П8 | 250511-П8 | Гайка М8Х1 | |
| 13-1011015-В | 13-1011015-В | Корпус верхней секции масляного насоса в сборе | |
| 53-1010010 | 53-1010010 | Маслоприемник в сборе | |
| 13-1011010-Б | 13-1011010-Б | Насос масляный в сборе | |
| 13-1009070-В | 13-1009070-В | Прокладка масляного картера | |
| 13-1009045 | 13-1009045 | Трубка указателя уровня масла в сборе | |
| 293277-П2 | 293277-П2 | Шайба 8,5 | |
| 252155-П2 | 252155-П2 | Шайба пружинная 8 | |
| 250511-П8 | 250511-П8 | Гайка М8Х1 | |
| 1 | 53-1009010 | Картер масляный в сборе | |
| 2 | 13-1009070-В1 | Прокладка масляного картера | |
| 3 | 13-1009045-А | Трубка указателя уровня масла в сборе | |
| 4 | 21-1009056 | Шайба указателя уровня масла уплотнительная | |
| 5 | 13-1009050-А2 | Указатель уровня масла в сборе | |
| 6 | 53-1010086 | Прокладка фланца приемной трубки | |
| 7 | 291747-П8 | Шпилька М8-М8Х1Х22 крепления приемной трубки | |
| 8 | 53-1010048 | Трубка масляного насоса приемная в сборе | |
| 9 | 53-1010045 | Сетка маслоприемника в сборе | |
| 10 | 53-1010040 | Пружина крепления каркаса | |
| 11 | 291732-П2 | Шпилька М8-М8Х1Х14 крепления масляного картера | |
| 12 | 297282-П | Прокладка пробки маслосливного отверстия | |
| 13 | 296507-П8 | Пробка М22Х1,5 маслосливного отверстия картера |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
