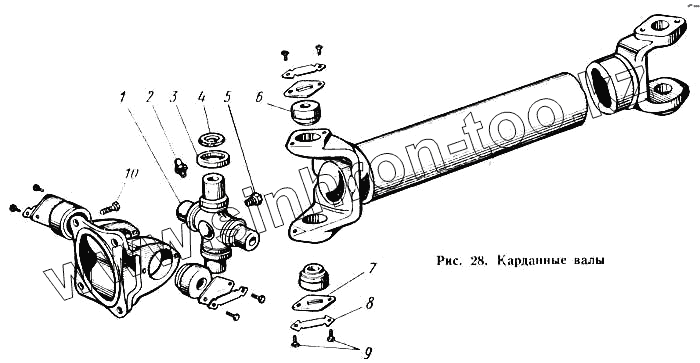

Каталог запасных частей к технике: КАВЗ-685. Карданные валы
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 52-2201010 | 52-2201010 | Вал карданный в сборе | |
| 53-2202012 | 53-2202012 | Вал промежуточный с карданом в сборе | |
| 53-2202010 | 53-2202010 | Вал промежуточный с опорой в сборе | |
| 53-2200010 | 53-2200010 | Валы карданные (комплект) | |
| 251815-П8 | 251815-П8 | Гайка М12Х1,25 | |
| 53-2201045 | 53-2201045 | Кардан в сборе | |
| 51-2201025-А | 51-2201025-А | Крестовина кардана с сальниками и подшипниками в сборе | |
| 252137-П2 | 252137-П2 | Шайба пружинная 12 | |
| 52-2201015 | 52-2201015 | Вал карданный (сварной) | |
| 1 | 51-2201030-А | Крестовина кардана | |
| 2 | 264072-П8 | Пресс-масленка М6 крестовины кардана прямая | |
| 3 | 51-4919 | Обойма сальника кардана | |
| 4 | 51-4920 | Кольцо сальника кардана пробковое | |
| 5 | 296780-П | Клапан крестовины кардана предохранительный | |
| 6 | 51-4924 | Подшипник кардана в сборе | |
| 7 | 51-4930 | Крышка подшипника кардана | |
| 8 | 51-2201039 | Пластина болтов крышки кардана стопорная | |
| 9 | 201416-П8 | Болт М6Х12 крепления кронштейна вентилятора к щитку кабины | |
| 10 | 290863-П8 | Болт М12Х1,25Х32 фланца кардана |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
