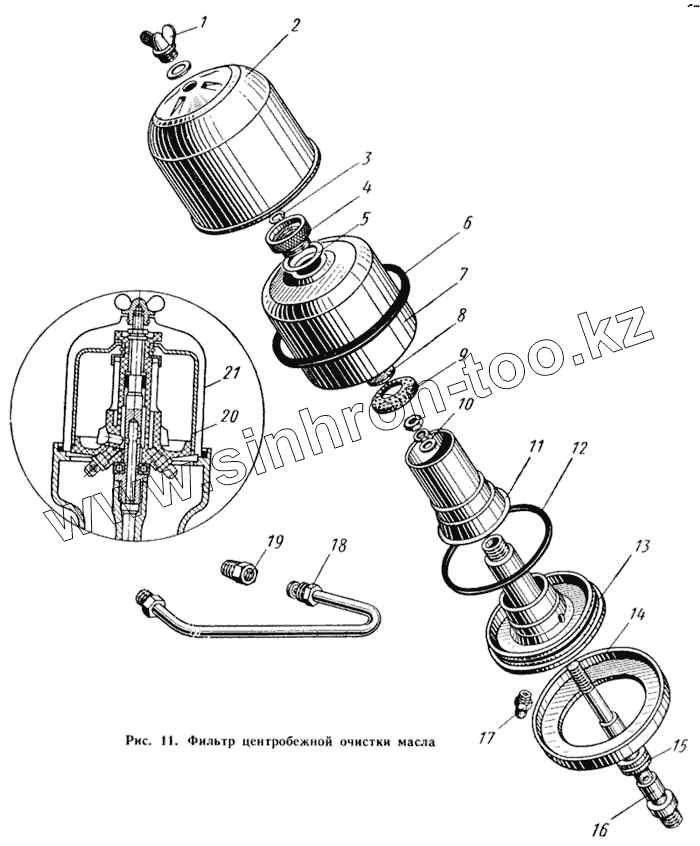

Каталог запасных частей к технике: КАВЗ-685. Фильтр центробежной очистки масла
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51А-1017311 | 51А-1017311 | Комплект деталей фильтра | |
| 51А-1017341 | 51А-1017341 | Ротор центробежного фильтра тонкой очистки масла со втулками в сборе | |
| 51А-1017341-А | 51А-1017341-А | Ротор центробежного фильтра тонкой очистки масла со втулками в сборе | |
| 293298-П | 293298-П | Шайба 10 жиклера | |
| 297216-П | 297216-П | Шайба 16 | |
| 252155-П2 | 252155-П2 | Шайба пружинная 8 | |
| 250610-П8 | 250610-П8 | Гайка М8 упорной шайбы ротора | |
| 1 | 51А-1017378 | Гайка-барашек центробежного фильтра тонкой очистки масла | |
| 2 | 51А-1017375 | Кожух центробежного фильтра тонкой очистки масла | |
| 3 | 20-1702047 | Кольцо гайки-барашка стопорное | |
| 4 | 51А-1017368-А | Гайка кожуха ротора центробежного фильтра тонкой очистки масла | |
| 5 | 51А-1017369 | Шайба ротора центробежного фильтра тонкой очистки масла | |
| 6 | 51А-1017328 | Прокладка кожуха центробежного фильтра тонкой очистки масла | |
| 7 | 51А-1017365 | Кожух ротора центробежного фильтра тонкой очистки масла | |
| 8 | 51А-1017370 | Кольцо гайки кожуха ротора стопорное | |
| 9 | 51А-1017351-А | Сетка ротора центробежного фильтра тонкой очистки масла в сборе | |
| 10 | 51А-1017357 | Шайба ротора центробежного фильтра тонкой очистки масла упорная | |
| 11 | 51А-1017344-А | Стакан ротора центробежного фильтра тонкой очистки масла направляющий | |
| 12 | 51А-1017355 | Кольцо ротора центробежного фильтра тонкой очистки масла уплотнительное | |
| 13 | 51А-1017340А | Ротор центробежного фильтра тонкой очистки масла в сборе | |
| 14 | 51А-1017326 | Отражатель корпуса центробежного фильтра тонкой очистки масла | |
| 15 | 51А-1017337 | Подшипник центробежного фильтра тонкой очистки масла упорный | |
| 16 | 51А-1017335 | Ось ротора центробежного фильтра тонкой очистки масла | |
| 17 | 51А-1017354 | Жиклер ротора центробежного фильтра тонкой очистки масла | |
| 18 | 66-1017380 | Трубка центробежного фильтра тонкой очистки масла нагнетательная в сборе | |
| 19 | 280025-П8 | Штуцер К 3/8" | |
| 20 | 51А-1017360 | Кожух ротора центробежного фильтра тонкой очистки масла в сборе | |
| 21 | 51А-1017374 | Кожух центробежного фильтра тонкой очистки масла в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
