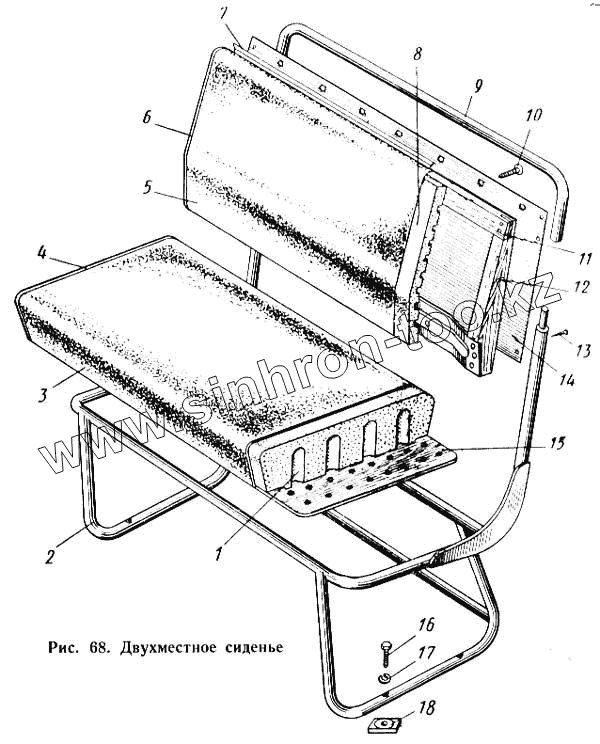

Каталог запасных частей к технике: КАВЗ-685. Двухместное сиденье
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 685-7201032-01 | 685-7201032-01 | Скоба крепления спинки | |
| 685-7201091-01 | 685-7201091-01 | Профиль передний короткий правый | |
| 685-7203074-1 | 685-7203074-1 | Пружина | |
| 685-7203070 | 685-7203070 | Рамка в сборе | |
| 685-7203062-01 | 685-7203062-01 | Рамка подушки с пружиной в сборе | |
| 685-7203060 | 685-7203060 | Рамка с обивкой в сборе | |
| 685-7205060 | 685-7205060 | Рамка спинки двухместного сиденья в сборе | |
| 685-7205062-01 | 685-7205062-01 | Рамка спинки двухместного сиденья в сборе | |
| 685-7205066 | 685-7205066 | Рамка спинки двухместного сиденья в сборе | |
| 651-7401020-Б | 651-7401020-Б | Раскос | |
| 685-7201094 | 685-7201094 | Скоба крепления подушки задняя | |
| 685-7201095 | 685-7201095 | Скоба крепления подушки передняя | |
| 685-7203072 | 685-7203072 | Скоба крепления пружины правая | |
| 685-7201032 | 685-7201032 | Скоба крепления спинки | |
| 685-7201043 | 685-7201043 | Боковая часть остова левая | |
| 685-7201050 | 685-7201050 | Стойка № 1 | |
| 685-7201050-2 | 685-7201050-2 | Стойка № 2 | |
| 685-7203090 | 685-7203090 | Усилитель | |
| 685-7203090 | 685-7203090 | Усилитель | |
| 685-7201064 | 685-7201064 | Усилитель остова | |
| 685-7202330-1 | 685-7202330-1 | Верхняя часть обивки двухместного сиденья | |
| 685-7202321 | 685-7202321 | Боковая часть обивки подушки сиденья левая | |
| 685-7202320 | 685-7202320 | Боковая часть обивки подушки сиденья правая | |
| 651-6901003-А | 651-6901003-А | Шайба подножки под кожухом колеса | |
| 248006-П29 | 248006-П29 | Шуруп 4Х18 | |
| 248006-П29 | 248006-П29 | Шуруп 4Х18 | |
| 247576-П29 | 247576-П29 | Шуруп 5Х22 | |
| 651Б-7201090 | 651Б-7201090 | Профиль задний короткий | |
| 685-7201046 | 685-7201046 | Боковая часть остова | |
| 685-7201042 | 685-7201042 | Боковая часть остова правая в сборе | |
| 685-7201030 | 685-7201030 | Верхняя часть остова | |
| 220165-П29 | 220165-П29 | Винт М8Х22 | |
| 261854-П2 | 261854-П2 | Гвоздь 1,8Х14 | |
| 261854-П2 | 261854-П2 | Гвоздь 1,8Х14 | |
| 261121-П2 | 261121-П2 | Гвоздь 1,8Х25 | |
| 261121-П29 | 261121-П29 | Гвоздь 1,8Х25 | |
| 685-7201126-4 | 685-7201126-4 | Кант обивочный | |
| 685-7201052 | 685-7201052 | Ножка сиденья | |
| 685-7201060 | 685-7201060 | Ножка сиденья в сборе | |
| 685-7201048 | 685-7201048 | Ножка сиденья короткая в сборе | |
| 685-7203064-1 | 685-7203064-1 | Обивка подушки сиденья внутренняя | |
| 685-7202614 | 685-7202614 | Обивка спинки двухместного сиденья верхняя | |
| 685-7201010 | 685-7201010 | Остов двухместного сиденья в сборе | |
| 685-7203078 | 685-7203078 | Планка боковая правая | |
| 685-7203076 | 685-7203076 | Планка задняя | |
| 685-7203082 | 685-7203082 | Планка передняя | |
| 685-7205084 | 685-7205084 | Планка спинки двухместного сиденья | |
| 685-7205077 | 685-7205077 | Планка спинки двухместного сиденья боковая левая | |
| 685-7201074 | 685-7201074 | Пластина для крепления короткой ножки | |
| 685-7201070 | 685-7201070 | Пластина крепления стоек | |
| 685-7201026 | 685-7201026 | Поперечина остова | |
| 651Б-7201110 | 651Б-7201110 | Профиль задний | |
| 651Б-7201093 | 651Б-7201093 | Профиль передний | |
| 685-7202612 | 685-7202612 | Обивка спинки двухместного сиденья боковая | |
| 1 | 652-7203012 | Подушка двухместного сиденья | |
| 2 | 685-7201038 | Нижняя часть остова в сборе | |
| 3 | 685-7202310 | Обивка подушки в сборе | |
| 4 | 685-7202326-1 | Кант обивочный | |
| 5 | 685-7202610 | Обивка спинки двухместного сиденья в сборе | |
| 6 | 685-7202626-2 | Кант спинки сиденья | |
| 7 | 685-7205070 | Обивка спинки внутренняя | |
| 8 | 685-7205090-01 | Подкладка сцинки двухместного сиденья | |
| 9 | 685-7201028 | Верхняя часть остова в сборе | |
| 10 | 247547-П13 | Шуруп 4Х22 | |
| 11 | 685-7205080 | Планка спинки двухместного сиденья продольная | |
| 12 | 685-7205076 | Планка боковая спинки двухместного сиденья правая | |
| 13 | 261854-П2 | Гвоздь 1,8Х14 | |
| 14 | 685-7202616 | Панель облицовочная | |
| 15 | 685-7203030 | Основание подушки двухместного сиденья в сборе | |
| 16 | 201456-П29 | Болт М8Х20 | |
| 17 | 252135-П29 | Шайба 8 | |
| 18 | 685-7201124 | Гайка специальная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
