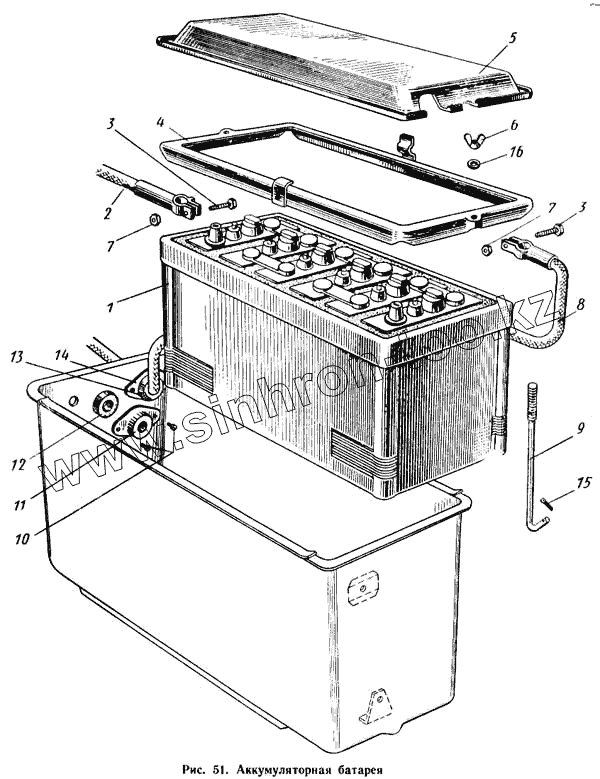

Каталог запасных частей к технике: КАВЗ-685. Батарея аккумуляторная
1
2
3
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 297514-П8 | 297514-П8 | Скоба крепления стартерного провода | |
| 51А-3724053 | 51А-3724053 | Провод соединения клеммы включения зажигания и предохранителя в сборе | |
| 685-3724086 | 685-3724086 | Провод фонаря освещения номерного знака в сборе | |
| 685-3724072 | 685-3724072 | Пучок проводов № 2 в сборе | |
| 685-3724100 | 685-3724100 | Пучок радиопроводов в сборе | |
| 297516-П8 | 297516-П8 | Скоба крепления втулки стартерного провода к раме | |
| М-14586 | М-14586 | Скоба крепления провода датчика давления масла к раме | |
| 685-3724105 | 685-3724105 | Скоба крепления проводов | |
| 685-3724126 | 685-3724126 | Скоба крепления проводов | |
| 20-3802041 | 20-3802041 | Скоба крепления проводов в крышке коромысел и к лонжерону | |
| А-14585 | А-14585 | Скоба крепления пучка проводов по раме | |
| 13-3713090 | 13-3713090 | Скоба крепления пучка проводов по раме продольному брусу платформы | |
| 21-3713090 | 21-3713090 | Скоба крепления пучка проводов № 2 к левому брызговику | |
| 201455-П8 | 201455-П8 | Болт М8Х 18 крепления петли к кузову | |
| 40А-3724117 | 40А-3724117 | Уплотнитель пучка провода в раскосе рамы | |
| 51А-3724083 | 51А-3724083 | Уплотнитель пучков проводов № 1 и 2 в щитке передка кабины | |
| 40П-3724240 | 40П-3724240 | Чехол наконечника провода | |
| 293221-П8 | 293221-П8 | Шайба 6 | |
| 252005-П8 | 252005-П8 | Шайба 8,5 | |
| 252176-П8 | 252176-П8 | Шайба пружинная 10 | |
| 252173-П8 | 252173-П8 | Шайба пружинная 5 | |
| 293226-П8 | 293226-П8 | Шайба пружинная 6 | |
| 252135-П2 | 252135-П2 | Шайба пружинная 8 | |
| 252135-П2 | 252135-П2 | Шайба пружинная 8 | |
| 293270418 | 293270418 | Шайба пружинная 8 | |
| 53-3724063 | 53-3724063 | Провод соединения двигателя с полом кабины | |
| 201417-П8 | 201417-П8 | Болт М6Х14 крепления кронштейна валика управления подачей топлива | |
| 201455-П8 | 201455-П8 | Болт М8Х 18 крепления петли к кузову | |
| 201455-П8 | 201455-П8 | Болт М8Х 18 крепления петли к кузову | |
| 240820-П8 | 240820-П8 | Винт 4Х18 крепления обоймы | |
| 240836-П8 | 240836-П8 | Винт М5Х 12 | |
| 220075-П8 | 220075-П8 | Винт М5Х7 крепления провода | |
| 651-5205024 | 651-5205024 | Втулка | |
| 66-3724245 | 66-3724245 | Втулка крепления стартерного провода | |
| А-14552 | А-14552 | Втулка крепления стартерного провода | |
| 685-3724120 | 685-3724120 | Втулка проводов отопителя | |
| 250508-П8 | 250508-П8 | Гайка М6 | |
| 250510-П8 | 250510-П8 | Гайка М8 | |
| 261064-П | 261064-П | Гвоздь 2,6Х35 | |
| П-700786 | П-700786 | Обойма уплотнителя | |
| 685-3724068 | 685-3724068 | Перемычка между клеммами | |
| 685-3724090 | 685-3724090 | Провод бокового указателя поворотов в сборе | |
| 685-3724076 | 685-3724076 | Провод кнопки сигнала в сборе | |
| 685-3724074 | 685-3724074 | Провод между переключателями в сборе | |
| 685-3724066 | 685-3724066 | Провод от контрольной лампы к клемме 2 реле перегрева | |
| 685-3724070 | 685-3724070 | Провод от контрольной лампы к контрольной спирали в сборе | |
| 685-3724062 | 685-3724062 | Провод от реле перегрева клеммы 3 к переключателю отопителя клемме 4 | |
| 685-3724064 | 685-3724064 | Провод от реле перегрева клеммы 4 к переключателю клеммы 3 | |
| 53-3724163 | 53-3724163 | Провод соединения двигателя с рамой в сборе | |
| 250510-П8 | 250510-П8 | Гайка М8 | |
| 1 | 12-3703010-А | Батарея аккумуляторная в сборе (с электролитом, заряженная) | |
| 2 | 685-3724052 | Провод от аккумуляторной батареи к стартеру в сборе | |
| 3 | 290659-П16 | Болт М8Х30 клеммного наконечника | |
| 3 | 290656-П16 | Болт М8Х30 клеммового наконечника | |
| 4 | 52-3703035 | Рамка крепления аккумуляторной батареи в сборе | |
| 5 | 13-3703087 | Крышка | |
| 6 | 292741-П8 | Гайка-барашек М8 | |
| 7 | 250510-П16 | Гайка М8 | |
| 8 | 685-3724050 | Провод массы аккумуляторной батареи в сборе | |
| 9 | 52-3703038 | Стяжка | |
| 10 | 240818-П29 | Винт 4Х12 | |
| 11 | 11-700786 | Обойма уплотнителя стартерного провода | |
| 12 | 20-3724083 | Уплотнитель стартерного провода в ящике аккумуляторной батареи | |
| 13 | 685-3724128 | Втулка провода аккумулятора | |
| 14 | 685-3703035 | Обойма | |
| 15 | 258011П29 | Шплинт 2Х10 | |
| 16 | 252005-П29 | Шайба 8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
