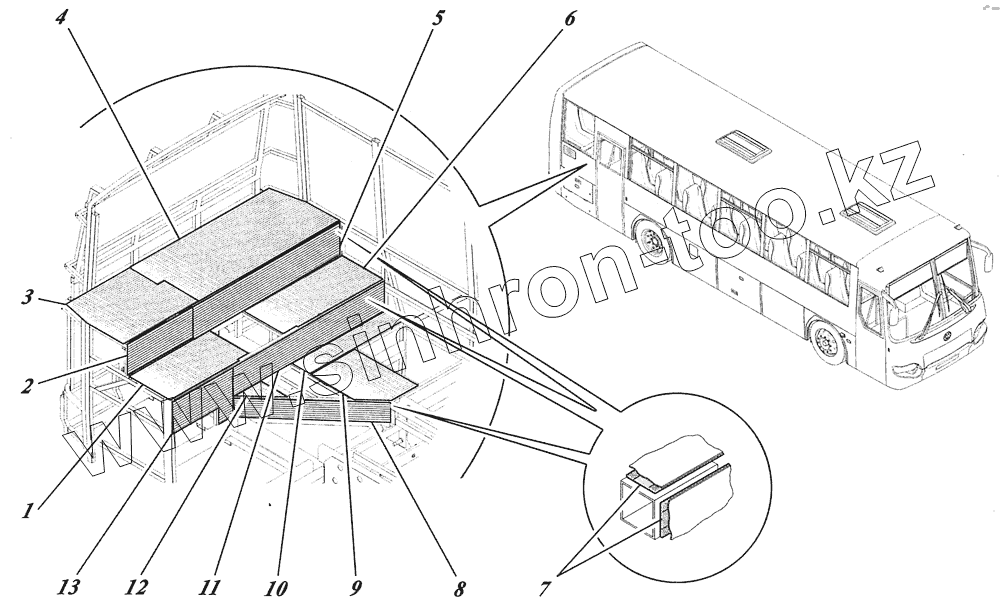

Каталог запасных частей к технике: КАВЗ-4238 "Аврора". Установка жаропрочного экрана 4238-5612002

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 4238-5612102 Лист жаропрочный №2
2 4238-5612110-01 Лист жаропрочный №6 правый
3 4238-5612104-01 Лист жаропрочный №3 правый
4 4238-5612104-02 Лист жаропрочный №3 левый
5 4238-5612110-02 Лист жаропрочный №6 левый
6 4238-5612108 Лист жаропрочный №5
7 4238-5301138 Пластина
8 4238-5612116 Лист жаропрочный №9
9 4238-5612106 Лист жаропрочный №4
10 4238-5612118 Лист жаропрочный № 10
11 4238-5612114 Лист жаропрочный №8
12 4238-5612100 Лист жаропрочный № 1
13 4238-5612112 Лист жаропрочный №7
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
