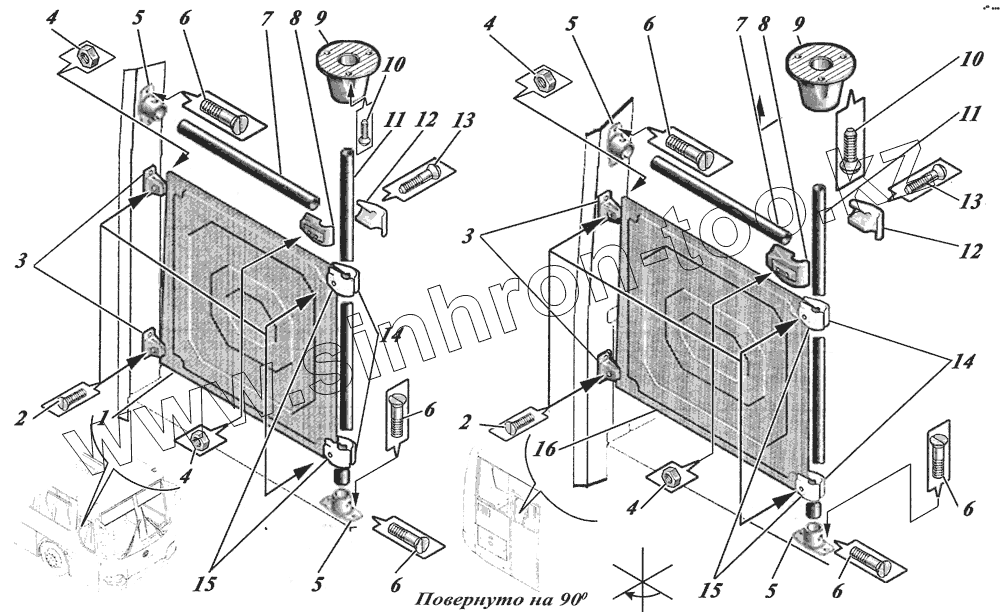

Каталог запасных частей к технике: КАВЗ-4238 "Аврора". Установка поручней 4238-8200002

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

4

4

5

5

5

5

6

6

6

6

6

6

7

7

8

8

9

9

10

10

11

11

12

12

13

13

14

14

15

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4230-8202080		Щиток ограждения передней подножки
2	221609		Винт
3	4230-8202055		Держатель щитка подножки боковой
4	250508		Гайка
5	3205-8202078		Кронштейн поручня ограждения
6	Е30414		Винт резьбовыдавливающий
7	4230-8202024		Поручень ограждения передней подножки
8	3205-8202074		Держатель поручня верхний
9	5272-8202028		Опора вертикального поручня
10	221606		Винт
11	4230-8202036		Поручень вертикальной передней двери
12	3205-8202075		Держатель поручня нижний
13	223077		Винт
14	4230-8202062		Держатель щитка подножки задний
15	4230-8202060		Держатель щитка подножки передний
16	4230-8202082		Щиток ограждения задней подножки
