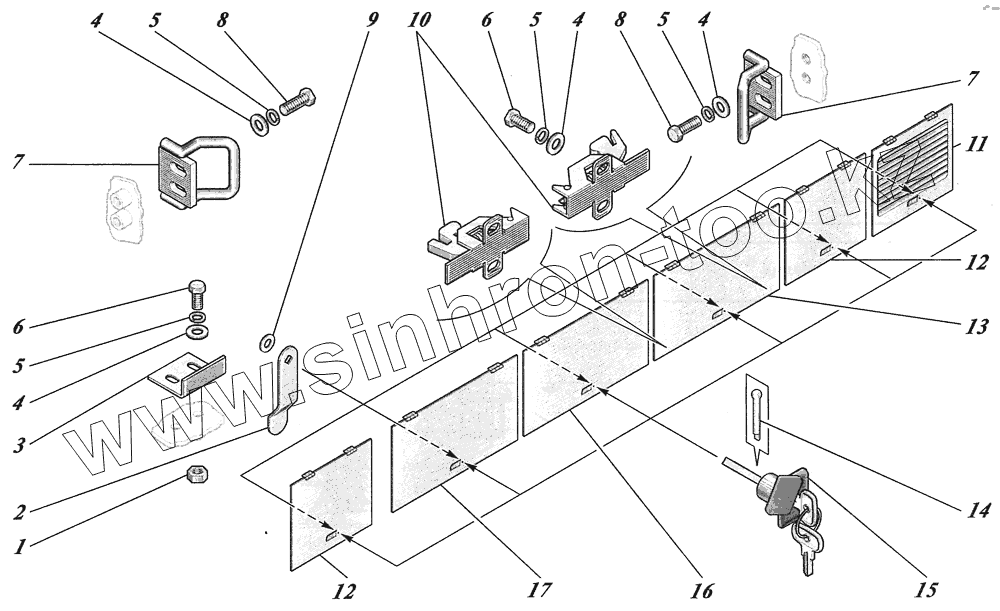

Каталог запасных частей к технике: КАВЗ-4238 "Аврора". Установка деталей люков 4238-5413002

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

4

5

5

5

5

6

6

7

7

8

8

9

10

11

12

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	250508		Гайка
2	4238-5413300		Шток замка
3	4230-5413208		Упор замка люка
4	252037		Шайба
5	252154		Шайба
6	201418		Болт
7	4238-5413290		Скоба замка
8	201424		Болт
9	252005		Шайба
10	5271-5413170		Замок
11	4238-5413060		Люк радиатора
12	4238-5413050		Люк боковины
13	4238-543042		Люк боковины
14	258012		Шплинт
15	4230-5413210		Замок двери с ключами
16	4238-5413044		Люк боковины
17	4238-5413040		Люк боковины

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
