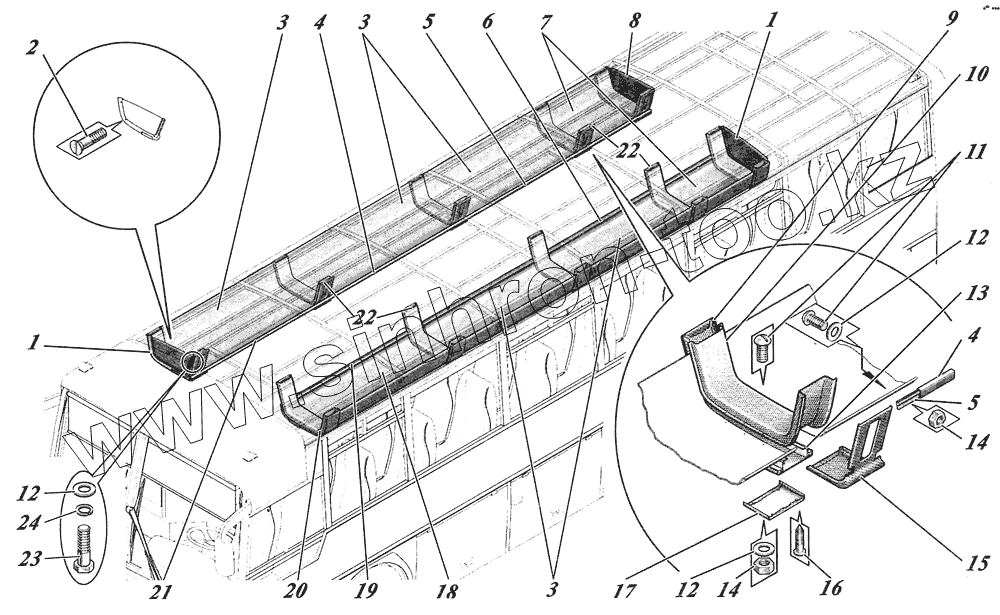

Каталог запасных частей к технике: КАВЗ-4238 "Аврора". Установка багажных полок 4238-5707002

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
3
4
4
5
5
6
7
8
9
10
11
12
12
12
13
14
14
15
16
17
18
19
20
21
22
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 4230-5707061 Боковая стенка багажной полки левая
2 Е30414 Винт резьбовыдавливающий
3 4230-5707017-01 Полка багажная средняя
4 4230-5707098 Облицовка правого профиля
5 4230-5707081 Профиль багажной полки задний левый
6 4230-5707080 Профиль багажной полки задний правый
7 4230-5707019-01 Полка багажная задняя
8 4230-5707060 Боковая стенка багажной полки правая
9 4230-3707057 Панель багажной полки нижняя задняя
10 4230-5707035 Панель багажной полки верхняя
11 220106-П29 Винт
12 252004-П29 Шайба 6
13 4230-5707010-10 Кронштейн крепления багажных полок
14 250508-П29 Гайка М6Х1
15 4230-5707049 Панель багажной полки нижняя передняя
16 240818П29 Винт
17 4230-5707070-01 Панель декоративная
18 4230-5707016-01 Полка багажная передняя левая
19 4230-5707088 Профиль багажной полки левый передний
20 4230-5707011 Кронштейн крепления багажных полок
21 4230-5707049-10 Панель багажной полки нижняя передняя
22 4230-5707084 Профиль багажной полки правый передний
23 201420П29 Болт
24 252134П29 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
