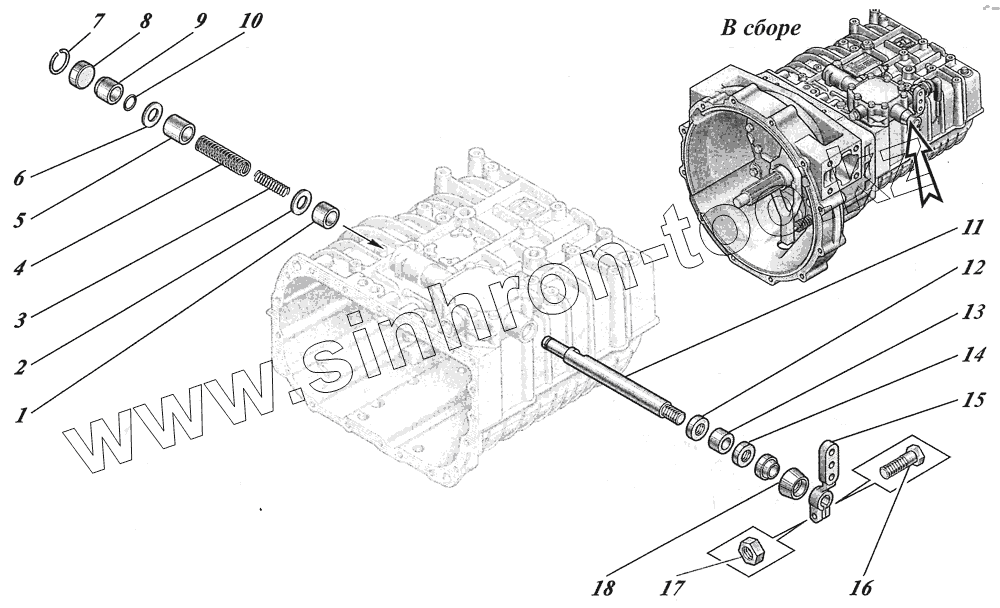

Каталог запасных частей к технике: КАВЗ-4238 "Аврора". Коробка передач ZF6S700ВО 1351001017

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 0730.260.330 Втулка подшипника
2 0730.002.906 Шайба
3 Пружина Пружина
4 1204.307.030 Пружина
5 1290.306.467 Втулка
6 Шайба Шайба
7 0630.502.016 Стопорное кольцо
8 0730.362.405 Шайба
9 1290.306.466 Манжета
10 0630.531.007 Стопорное кольцо
11 1290.306.463 Вал переключения передач
12 0634.300.020 Уплотнение вала
13 0730.260.330 Втулка подшипника
14 0634.300.302 Уплотнение вала
15 Рычаг Рычаг
16 Болт Болт крепления генератора с пластиной
17 Гайка Гайка
18 1238.307.411 Защитный колпак
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
