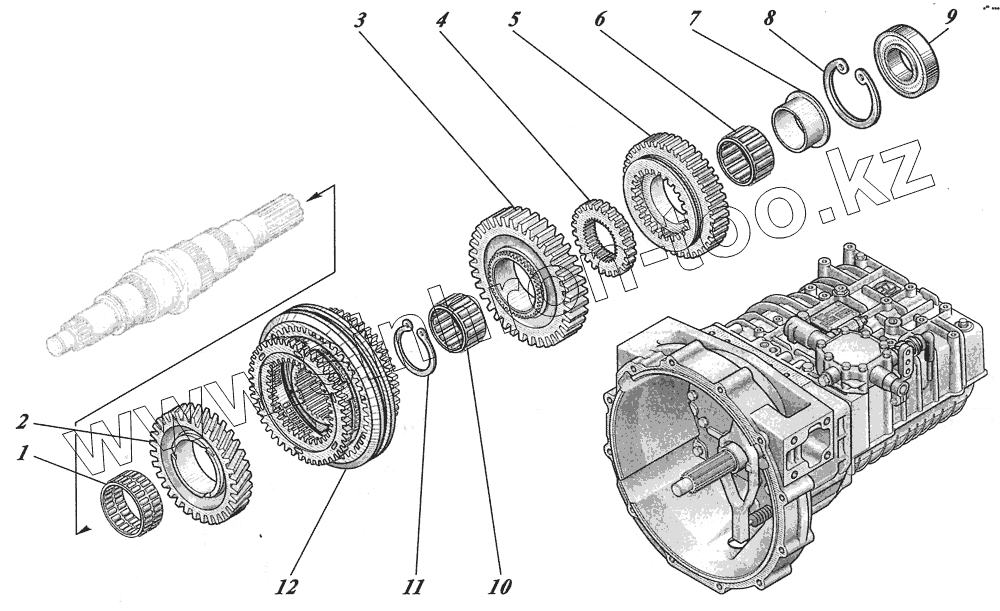

Каталог запасных частей к технике: КАВЗ-4238 "Аврора". Коробка передач ZF6S700ВО 1351001017

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
Позиция на иллюстрации Заводской номер детали Название детали
1 0735.321.530 Подшипник роликовый радиальный двухрядный
2 1290.304.487 Зубчатое колесо
3 1290.304.572 Шестерня
4 1290.304.573 Корпус муфты сцепления
5 1290.304.058 Шестерня
6 0735.321.531 Подшипник роликовый радиальный однорядный
7 1290.304.056 Опорное кольцо
8 0630.502.044 Стопорное кольцо
8 0630.502.150 Стопорное кольцо
8 0630.502.172 Стопорное кольцо
8 0630.502.152 Стопорное кольцо
8 0630.502.151 Стопорное кольцо
9 0750.116.373 Шариковый подшипник
10 0735.321.531 Подшипник роликовый радиальный однорядный
11 0730.501.708 Стопорное кольцо
11 0730.501.704 Стопорное кольцо
11 0730.501.705 Стопорное кольцо
11 0730.501.707 Стопорное кольцо
11 0730.501.706 Стопорное кольцо
12 1290.204.079 Синхронизатор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
