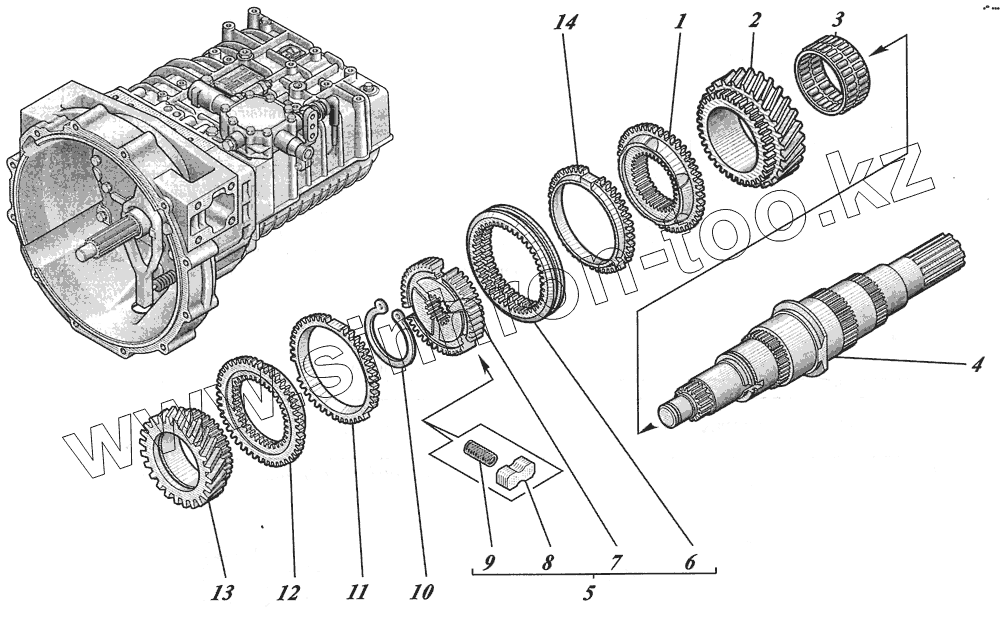

Каталог запасных частей к технике: КАВЗ-4238 "Аврора". Коробка передач ZF6S700ВО 1351001017

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1290.304.509		Корпус муфты сцепления
2	1290.304.581		Зубчатое колесо
3	0735.321.529		Подшипник роликовый радиальный двухрядный
4	1290.304.620		Ведомый вал
5	1290.204.091		Синхронизатор
6	1317.304.125		Скользящая муфта
7	1290.304.619		Корпус синхронизатора
8	1317.304.081		Фиксатор
9	0732.042.510		Пружина
10	0730.501.839		Стопорное кольцо
10	0730.501.838		Стопорное кольцо
10	0730.501.841		Стопорное кольцо
10	0730.501.840		Стопорное кольцо
11	1317.304.114		Синхронизирующее кольцо
12	1290.304.508		Корпус муфты сцепления
13	1290.304.574		Зубчатое колесо
14	1317.304.114		Синхронизирующее кольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
