Каталог запасных частей к технике: КАВЗ-4238 "Аврора". Каркас задка 4238-5601010

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

8

9

10

11

12

13

14

15

16

16

17

17

18

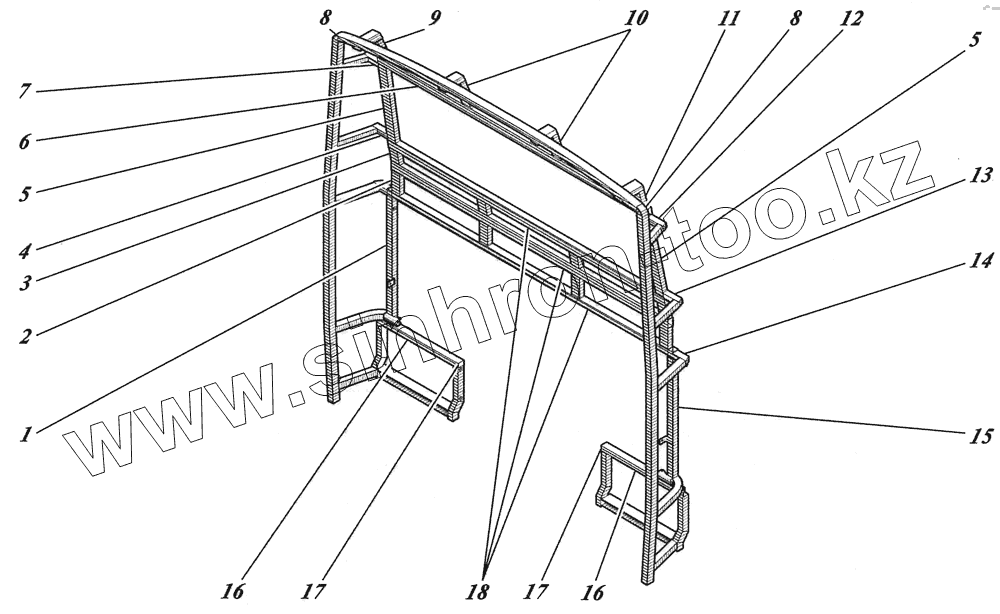

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4230-5601020		Стойка задка правая
2	4230-5601032		Стойка
3	4230-5601030		Стойка
4	4230-5601056		Пояс средний правый
5	4230-5601044		Стойка
6	4230-5601036		Пояс задка
7	4230-5601059		Пояс верхний левый
8	4230-5601150		Косынка
9	4230-5601074		Стойка верхняя правая
10	4230-5601073		Стойка верхняя
11	4230-5601075		Стойка верхняя левая
12	4230-5601058		Пояс верхний правый
13	4230-5601057		Пояс средний левый
14	4230-5601060		Пояс
15	4230-5601021		Стойка задка левая
16	4230-5601042		Пояс задка нижний
17	4230-5401205		Заглушка
18	4230-5601034		Пояс задка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
