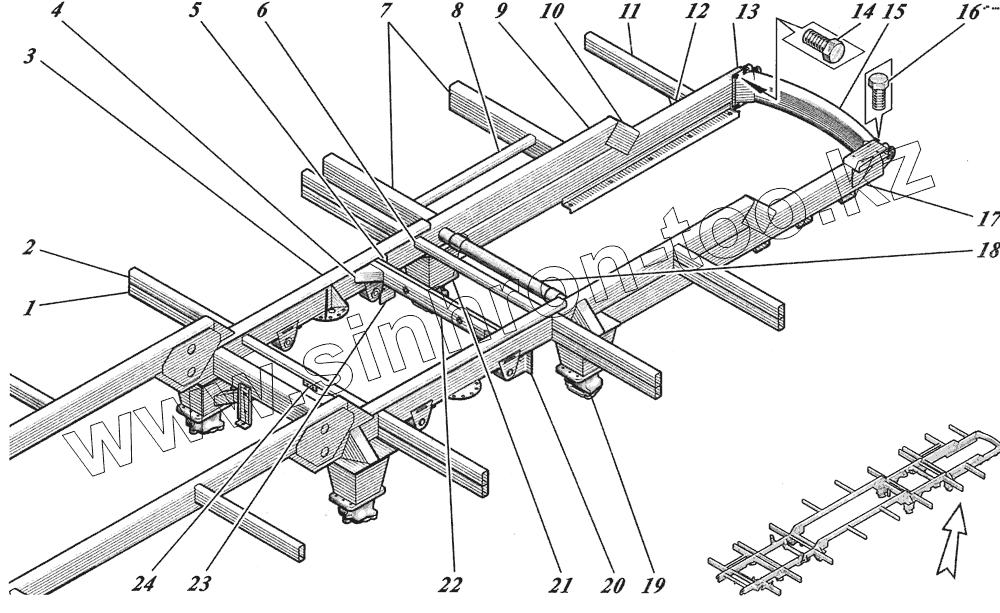

Каталог запасных частей к технике: КАВЗ-4238 "Аврора". Каркас основания 4238-5101010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 4230-5101210 Труба консоли нижняя
2 4238-5101202 Труба консоли верхняя
3 4238-5101040 Усилитель лонжерона
4 3205-01-5101174 Кронштейн крепления балки амортизаторов
5 3205-5101174 Кронштейн крепления балки амортизаторов задний
6 4230-5101234 Труба поперечины
7 4230-5101200 Консоль
8 4230-5101232 Труба крепления задней подножки
9 4238-5101034 Лонжерон
10 4230-5101070 Раскос заднего лонжерона
11 4238-5101236 Консоль задняя
12 4238-5101296 Косынка
13 4238-5101020 Лонжерон задний правый
14 201536 Болт
15 4238-5101290 Поперечина задняя
16 201497 Болт
17 4238-5101022 Лонжерон задний левый
18 4238-5101150 Поперечина №5
19 4238-5101091 Надстройка заднего кронштейна задней рессоры левая
20 4238-2935041-10 Кронштейн регулятора левый
21 4238-5101090 Надстройка заднего кронштейна задней рессоры правая
22 4230-2915500 Балка крепления амортизаторов с усилителем задней подвески
23 4238-2935040-10 Кронштейн регулятора правый
24 4230-5101228 Труба поперечины
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
