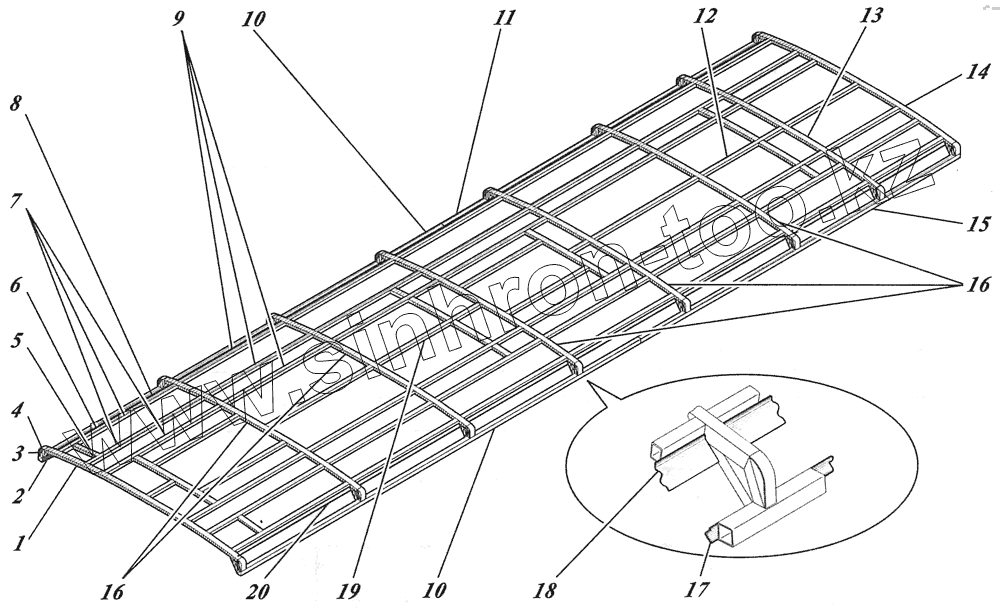

Каталог запасных частей к технике: КАВЗ-4238 "Аврора". Каркас крыши 4238-5701010

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4230-5701046		Дуга крыши
2	4230-5701034		Раскос крыши
3	4230-5701040		Косынка дуги
4	4230-5701032		Пластина раскоса дуги крыши
5	4238-5701180		Пояс крыши
6	4230-5701192		Уголок боковой
7	4238-5701176		Пояс крыши
8	4238-5701210		Уголок пояса
9	4230-5701016		Стрингер крыши № 1
10	4238-5701152		Пояс крыши
11	4238-5701156		Пояс крыши
12	4238-5701160		Пояс крыши
13	4238-5701054		Дуга крыши №7
14	4230-5701042		Дуга крыши
15	4238-5701154		Пояс крыши
16	4238-5701042		Дуга крыши №2
17	4230-5701150		Уголок пояса
18	4230-5701130		Уголок боковой
19	4230-5701026		Стрингер крыши центральный
20	4230-5701190		Уголок боковой

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
