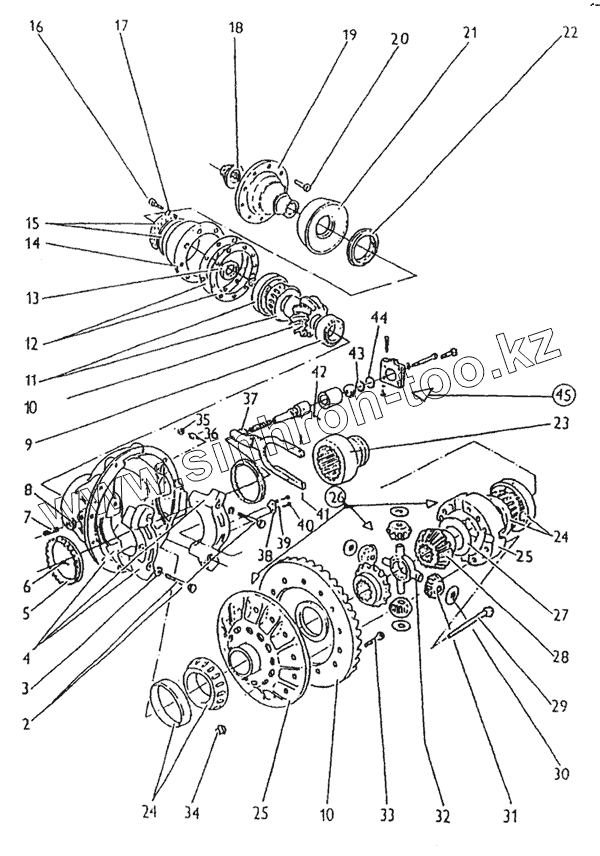

Каталог запасных частей к технике: Karosa C 734. Задний мост (ось) DETVA-распределитель ROCKWEL
А6 3200V 1530489
2
3
4
5
6
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А6 3200V 1530489 | А6 3200V 1530489 | Распределитель RОСКWЕLL 153 ЕU | |
| 2 | 41Х1018 | Болт крышки | |
| 3 | 42х1024 | Прокладка крышки | |
| 4 | А23200V1530 | Коробка распределителя | |
| 5 | 2214 | Кольцо устанавливающее | |
| 6 | 43Х1010 | Шплинт | |
| 9 | 1228G1021 | Подшипник направляющий | |
| 10 | Е 267 | Приводная зубчатая передача i=4,89 | |
| 11 | А1 1228V 589 | Подшипник конический внутренний | |
| 12 | Е 253 | Комплект регулировочных прокладок | |
| 13 | Е 156 | Комплект распорных колец | |
| 14 | А1 3226 Т1008 | Полная установка приводной шестерни | |
| 15 | А1 1228 R 590 | Подшипник конический внешний | |
| 16 | МS 2120 401 | Болт установки приводной шестерни | |
| 17 | МWА 512 | Прокладка установки приводной шестерни | |
| 18 | 40Х1069 | Гайка приводной шестерни | |
| 19 | А 3260 F1098 | Приводной фланец | |
| 20 | 41Х1102 | Болт | |
| 21 | 3264 G 189 | Распылительное кольцо | |
| 22 | А1 205Y1845 | Кольцо уплотнительное | |
| 23 | 3107 Р 1030 | Колесо | |
| 24 | А1 1228 В 600 | Конический подшипник дифференциала | |
| 25 | А3 235 Q 1733 | Картер дифференциала i=4,89 | |
| 26 | А1 3235 Q 1733 | Дифференциал в комплекте i=4,89 | |
| 27 | Е 255 | Прокладка скользящая планетарного колеса | |
| 28 | Е257 | Планетарное колесо | |
| 29 | 41Х1083 | Болт картера дифференциала | |
| 30 | Е255 | Прокладка скользящая сателлита | |
| 31 | f 257 | Сателлит | |
| 32 | 3278 М1001 | Крестовина дифференциала | |
| 33 | 41х1086 | Болт тарелочного колеса | |
| 34 | 40х1067 | Гайка тарелочного колеса | |
| 35 | 1227 Р1056 | Контргайка | |
| 36 | 2237 J 1050 | Сенсорный включатель | |
| 37 | 3296 М 1001 | Вилка | |
| 38 | 1220 К 89 | Стопор устанавливающего кольца | |
| 39 | МWА 508 | Прокладка стопора | |
| 40 | МS 2080201 | Болт стопора | |
| 41 | 43Х1007 | Штифт вилки | |
| 42 | 43Х1006 | Штифт | |
| 43 | 5Х888 | О-кольцо | |
| 44 | 2208 Н 944 | Уплотнение | |
| 45 | Е 258 | Компоновка затвора дифференциала |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
