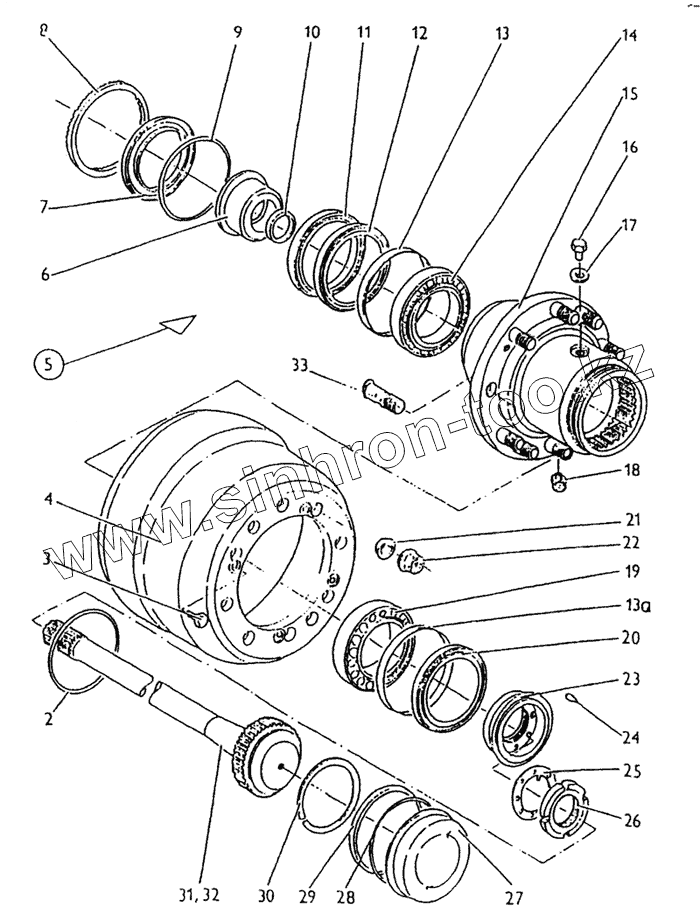

Каталог запасных частей к технике: Karosa C 734. Задний мост (ось) DETVA - колесная единица

Тип техники

Марка

Модель

Схема

442 17263 059 4

2

3

4

5

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
442 17263 059 4	442 17263 059 4		Колесная единица левая и правая половины
2	442 15066 082 4		Кольцо опорное
3	[Болт М8х16 СSN02 1207.55]		Болт М8х16 СSN02 1207.55
4	442 12411 010 4		Тормозной барабан
5	442 17401 007 4		Ступица заднего колеса с подшипниками в комплекте (6-20)
6	442 12087 004 4		Распорка
7	442 15091 008 4		Предохранительная крышка
8	442 12043 001 4		Зубчатый венец
9	442 05066 075 4		Стяжное кольцо
10	[Кольцо уплотнительное 110х5 СSN 0111112]		Кольцо уплотнительное 110х5 СSN 0111112
11	[Уплотнение вала GР 160х190х15 МVQ резина 40-81 СSN 02 9401.0]		Уплотнение вала GР 160х190х15 МVQ резина 40-81 СSN 02 9401.0
12	[Уплотнение вала G 160х190х15 МVQ резина 40-81 СSN 02 9401.0]		Уплотнение вала G 160х190х15 МVQ резина 40-81 СSN 02 9401.0
13	442 05076 272 4		Кольцо распорное
13	442 15076 030 4		Кольцо распорное
14	[Роликоподшипник 30221А СSN 02 4720]		Роликоподшипник 30221А СSN 02 4720
15	442 17401 008 4		Ступица заднего колоса в комплекте
16	А М120-399L11		Выпускной болт
17	[Кольцо уплотнительное 14х18 СSN 02 9310 2]		Кольцо уплотнительное 14х18 СSN 02 9310 2
18	[Пресс-масленка 16 М 10х1 СSN23 1473]		Пресс-масленка 16М 10х1 СSN23 1473
19	[Роликоподшипник 30220А СSN 02 4720]		Роликоподшипник 30220А СSN 02 4720
20	[Уплотнение вала G 150х180х15 МVQ резина 40-81 СSN02 94010]		Уплотнение вала G150х180х15 МVQ резина 40-81 СSN02 94010
21	442 05066 027 4		Кольцо пружинное 311 22 400
22	ТРF 14.1793 77		Колесная гайка М22х2-51.1067
23	442 15267 001 4		Контргайка
24	442 05156 010 4		Установочный штифт
25	442 05119 008 4		Установочная прокладка
26	442 05257 133 4		Гайка прорезная
27	442 05593 042 1		Уплотнительная крышка
28	442 05066 076 4		Кольцо стопорное
29	[Кольцо 200х5 СSN 02 9281.2]		Кольцо 200х5 СSN 02 9281.2
30	[Кольцо стопорное 190 СSN 02 2931]		Кольцо стопорное 190 СSN 02 2931
31	442 12051 004 4		Полуось заднего моста правая
32	442 12051 003 4		Полуось заднего моста левая
33	442 05238 179 4		Болт заднего колеса
