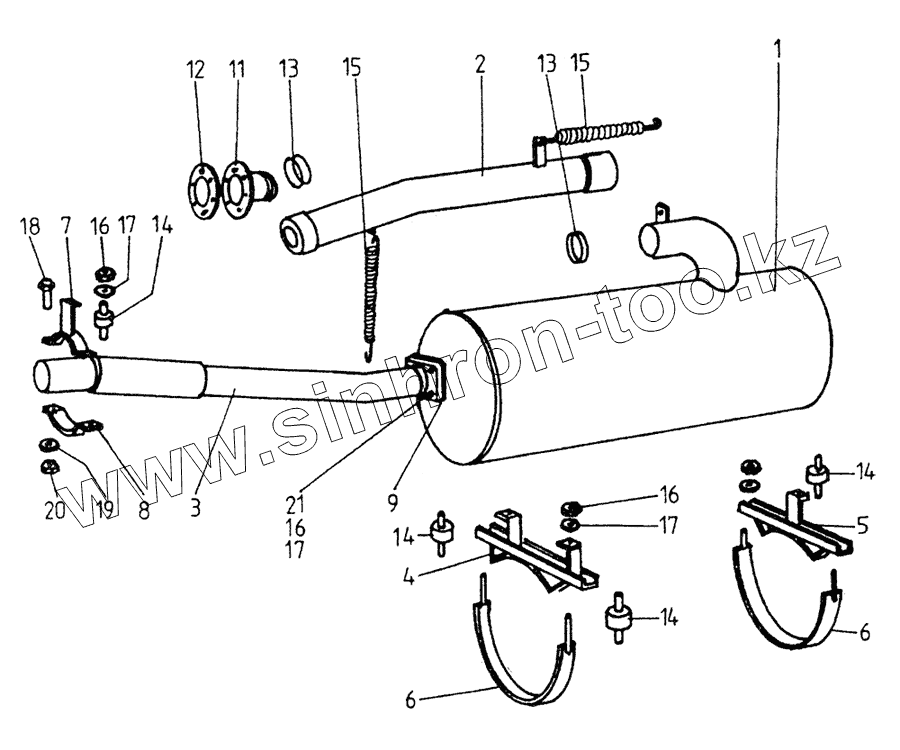

Каталог запасных частей к технике: Karosa C 734. Выхлопной трубопровод
1
2
3
4
5
6
6
7
8
9
11
12
13
13
14
14
14
14
15
15
16
16
16
17
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 057 7035 010 | Каталитический глушитель | |
| 2 | 442 07247 485 1 | Трубопровод | |
| 3 | 442 07661 647 1 | Трубка | |
| 4 | 442 07579 177 1 | Кронштейн | |
| 5 | 442 07579 178 1 | Кронштейн | |
| 6 | 442 07572 060 1 | Хомут крепления | |
| 7 | 442 07579 150 1 | Кронштейн | |
| 8 | 442 02237 186 1 | Обойма крепления | |
| 9 | 442 05076 162 1 | Кольцо | |
| 11 | 442 03311 055 1 | Горловина | |
| 12 | 442 05407 017 5 | Прокладка | |
| 13 | [Поршневое кольцо 100х3,5 1/10 ВО СSN 02 7011.00] | Поршневое кольцо 100х3,5 1/10 ВО СSN 02 7011.00 | |
| 14 | [Пружина 1245 СSN 63 5813] | Пружина 1245 СSN 63 5813 | |
| 15 | [Пружина 12-241-5052] | Пружина 12-241-5052 | |
| 16 | [Гайка М10 СSН 02 1401.25] | Гайка М10 СSН 02 1401.25 | |
| 17 | [Шайба 10 СSN 02 1740.05] | Шайба 10 СSN 02 1740.05 | |
| 18 | [Болт М8х16 СSN 02 1103.55] | Болт М8х16 СSN 02 1103.55 | |
| 19 | [Шайба 8 СSN 02 1740.05] | Шайба 8 СSN 02 1740.05 | |
| 20 | [Гайка М8 СSN 02 1401.25] | Гайка М8 СSN 02 1401.25 | |
| 21 | [Болт М10х35 СSN 02 1101.25] | Болт М10х35 СSN 02 1101.25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
