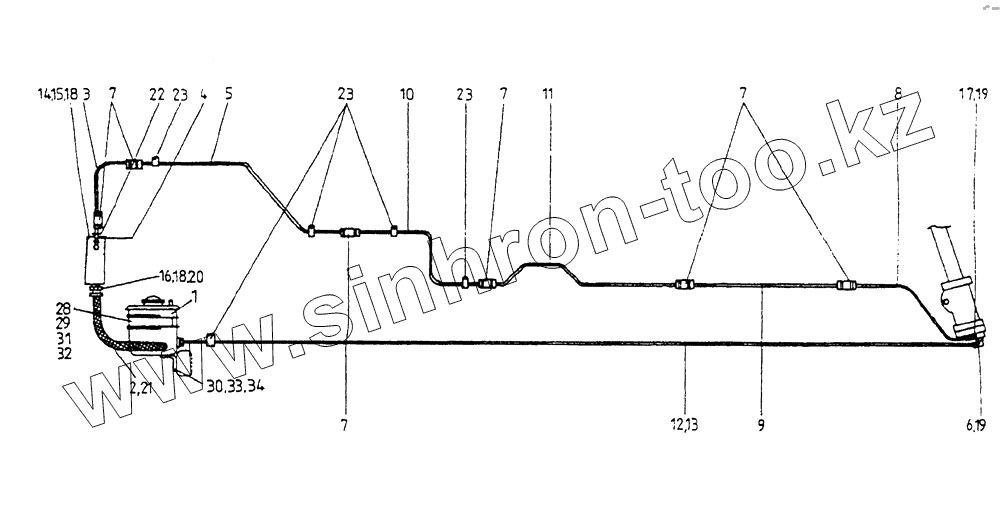

Каталог запасных частей к технике: Karosa C 734. Система распределения масла (под давлением) сервоуправления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
23
23
28
29
30
31
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали
1 336 676 155 212 Масляный бак NО5-25-7
1.1 627 962 310 523 Фильтрующий вкладыш Н23
2 442 05311 478 1 Шланг 20х28 СSN 63 5387
3 [Шланг НV 722-13-1515/450] Шланг НV 722-13-1515/450
4 442 05309 505 1 Трубка
5 442 05310 940 1 Трубка
6 [Колено НV 15-L gаl Zn] Колено НV 15-L gаl Zn
7 [Муфта Е15-32 0-2353 gаl Zn] Муфта Е15-32 0-2353 gаl Zn
8 442 05308 461 1 Трубка
9 442 05306 703 1 Трубка
10 442 05309 904 1 Трубка
11 442 05308 475 1 Трубка
12 283 351 220 441 Трубка d15х1,5
13 442 03202 049 1 Прокладка 15
14 442 05238 329 1 Болт
15 442 05365 205 1 Штуцер
16 442 05359 282 1 Горловина
17 [Редуктор С15-32 0-2353 St gаl Zn] Редуктор С15-32 0-2353 St gаl Zn
18 [Кольцо уплотнительное 022х27 СSN 02 9310.3] Кольцо уплотнительное d22х27 СSN 02 9310.3
19 [Кольцо уплотнительное 018х24 СSN 02 9310.3] Кольцо уплотнительное d18х24 СSN 02 9310.3
20 [Кольцо уплотнительное 027х32 СSN 02 9310.3] Кольцо уплотнительное 027х32 СSN 02 9310.3
21 [Скоба шланговая 032 ТGL 29 732] Скоба шланговая 032 ТGL 29 732
22 442 07579 217 1 Кронштейн
23 442 90798 182 1 Зажим
28 442 05101 631 1 Прокладка
29 442 07656 075 1 Лента
30 442 03067 559 1 Кронштейн
31 [Гайка М10 СSN 02 1401.25] Гайка М10 СSN 02 1401.25
32 [Шайба 10 СSN 02 1740.05] Шайба 10 СSN 02 1740.05
33 [Шайба 6 СSN 02 1740.05] Шайба 6 СSN 02 1740.05
34 [Болт М6х12 СSN02 1103.25] Болт М6х12 СSN02 1103.25
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
