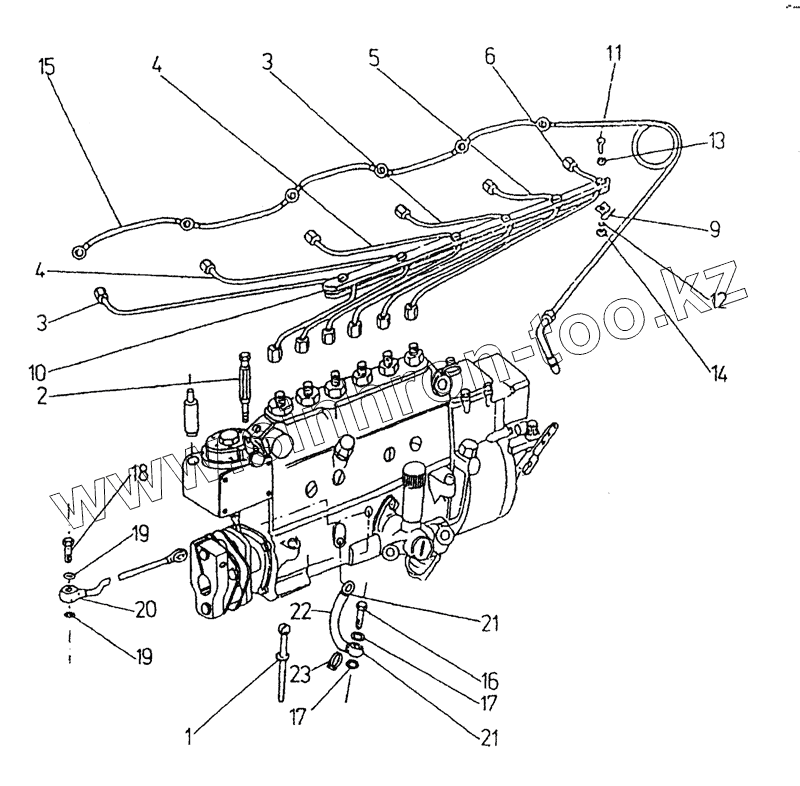

Каталог запасных частей к технике: Karosa C 734. Система подачи топлива
1
2
3
3
4
4
5
6
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 442 17514 003 5 | Винт для закрепления топливного насоса высокого давления в комплекте | |
| 2 | 442 15238 013 5 | Винт топливного насоса | |
| 3 | 442 17681 057 5 | Трубка подачи топлива 1-го и 4-го цилиндра в комплекте | |
| 4 | 442 176681 056 5 | Трубка подачи топлива 2-го и 3-го цилиндра в комплекте | |
| 5 | 442 17681 058 5 | Трубка подачи топлива 5-го цилиндра в комплекте | |
| 6 | 442 17111 059 5 | Трубка подачи топлива 6-го цилиндра в комплекте | |
| 9 | 442 15448 002 5 | Держатель | |
| 10 | 442 15126 001 5 | Кронштейн трубок подачи топлива | |
| 11 | [Болт ВМ6х35 СSN 02 1102.25] | Болт ВМ6х35 СSN 02 1102.25 | |
| 12 | [Шайба 6 СSN 02 1741.02] | Шайба 6 СSN 02 1741.02 | |
| 13 | [Шайба 6,4 СSN 02 1726 15] | Шайба 6,4 СSN 02 1726 15 | |
| 14 | [Гайка М6 СSN 02 1401 25] | Гайка М6 СSN 02 1401 25 | |
| 15 | 442 17681 051 5 | Трубка сливная топливная в комплекте | |
| 16 | [ПРОТОЧНЫЙ болт 8 СSN 13 7993.02] | Проточный болт 8 СSN 13 7993.02 | |
| 17 | [Кольцо уплотнительное 14х10 СSN 02 9310 3] | Кольцо уплотнительное 14х10 СSN 02 9310 3 | |
| 18 | 442 15370 016 5 | Проточный винт | |
| 19 | [Кольцо уплотнительное 10х14 СSN 02 9310.3] | Кольцо уплотнительное 10х14 СSN 02 9310.3 | |
| 20 | 442 17681 147 5 | Маслопровод в комплекте | |
| 21 | 442 15362 012 5 | Штуцер | |
| 22 | 442 15312 022 5 | Шланг | |
| 23 | 548 241 5/1 417 | Навинчивающаяся шланговая обойма (хомут) КОVОРОL 10-16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
