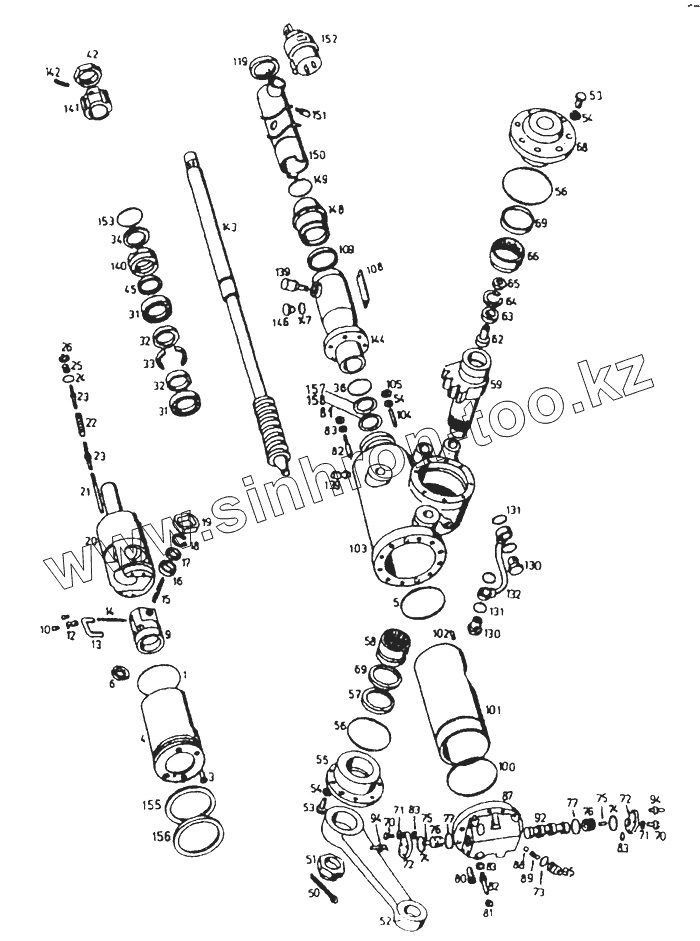

Каталог запасных частей к технике: Karosa C 734. Рулевое гидроуправление

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
5
6
9
10
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
31
31
32
32
33
34
36
42
45
50
51
52
53
53
54
54
54
55
56
56
57
58
59
62
63
64
65
66
68
69
69
70
70
71
71
72
72
73
74
74
75
75
76
76
77
77
80
81
81
82
82
83
83
83
83
87
88
89
92
94
94
100
101
102
103
104
105
108
109
119
130
130
131
131
132
139
139
140
141
142
143
144
146
147
148
149
150
151
152
153
155
156
157
158
Позиция на иллюстрации Заводской номер детали Название детали
336 712 131 136 336 712 131 136 Гидравлическое сервоуправление столбиковое 712 НRSВ -350-6-01
1 273 111 014 474 Кольцо 100х3 СSN 02 9281.2
3 309 651 008 017 Болт М8х22 СSN 02 1151.42
4 336 013 137 002 Втулка поршня 3 003 926
5 273 111 014 514 Кольцо 110х3 СSN 02 9281.2
6 336 013 137 004 Втулка 3 003 010 0
9 336 013 136 003 Гайка 3 002 001 0
10 309 503 000 508 Болт М5х8 СSN 02 1103.5
12 336 013 136 007 Зажим 3 002 030 0
13 336 013 136 008 Подводная трубка 3 002 031 0
14 324 914 051 652 Шарик 7,938-28 СSN 02 3680
15 324 938 021 253 Игла 2х11,8 А 3 СSN 02 3695
16 336 013 136 006 Кольцо 3 002 012 0
17 336 013 101 012 Подкладка 3 050 016 0
18 311 733 000 020 Кольцо стопорное 20 СSN 02 2930
19 336 013 137 005 Втулка "П" 3 002 011 0"
20 336 013 110 004 Поршень 3 075 004 0
21 336 013 110 007 Штанга клапана 3 075 009 0
22 315 110 006 590 Пружина 1,25х11,25х48 СSN 02 6020 0/010 1
23 336 013 110 006 Клапан 3 075 008 0
24 273 111 010 084 Кольцо 16х12 СSN 02 9280.2
25 336 013 110 010 Фланец 3 075 022 0
26 311 733 010 016 Кольцо стопорное 16 СSN 02 2931
31 324 717 062 000 Подшипник 32206 СSN 02 4720
32 336 013 101 021 Кольцо установочное 3 050 015 1
33 315 817 235 730 Проволочный стопор 3 050 055 0
34 273 112 490 191 Манжета 30х38 АSN 3902
36 273 111 014 264 Кольцо 55х2 СSN 02 9281.2
42 311 120 370 260 Гайка М26х1,5 СSN 02 1403 24
45 273 112 491 191 Манжета 30х38 3 050 095 0
50 311 318 108 080 Шплинт 8х80 СSN 02 1781 04
51 311 121 254 201 Гайка М42х1,5 СSN 02 1412 25
52 336 013 101 002 Ведущий рычаг (сошка) рулевого управления 3 050 002 1
53 309 507 001 018 Болт М10х25 СSN 02 1207.54
54 311 214 000 102 Шайба 10.2 СSN 02 1740 04
55 330 013 110 012 Фланец 3 075 028 0
56 273 111 014 434 Кольцо 90х3 СSN 02 9281.2
57 273 112 495 404 Манжета 56х66 ОN 02 9269.1
58 324 553 108 100 Подшипник RNА 6910
59 336 013 136 004 Вал рулевой сошки 3 002 005 0
62 336 013 101 052 Затяжной винт 3 050 013 2
63 336 013 101 019 Втулка 3 050 023 1
64 311 733 100 031 Кольцо стопорное 34 СSN 02 2931
65 311 120 370 160 Гайка М16х1,5 СSN 02 1403.24
66 324 592 491 060 Подшипник RNU 4910 ТNG АР
68 336 013 110 011 Фланец 3 075 027 0
[Затвор (полихлорвинил) 6378 230] [Затвор (полихлорвинил) 6378 230] Затвор (полихлорвинил) 6378 230
69 773 112491 181 Манжета 56х66 3 050 096 0
336 912 004 811 336 912 004 811 Золотниковое распределение 004811 поз 70-95 3 080 915
70 309 20Э 006 020 Болт М6х20 СSN 02 1103 64
71 311 214 000 061 Шайба 6 СSN 02 1740 05
72 336 012 004 019 Фланец 004 019
336 912 004 981 336 912 004 981 Фланец для запасных частей поз. 75,94 4 004 981
73 273 111 010 044 Кольцо 11х7 СSN 02 9280.2
74 273 111 014 104 Кольцо 25х2 СSN 02 9281.2
75 336 012 004 007 Малый поршень 004 007
76 315 114 531 250 Пружина 004 059
77 336 012 004 010 Шайба 004 010
80 309 543 001 020 Болт М10х30 СSN 02 1143 54
81 311 150 270 080 Гайка М8 СSN 02 1402 24
82 336 012 004 014 Ограничительный винт 004 014 3 075 021 0
83 273 111 010 034 Кольцо 10х6 СSN 02 9280 2
87 [Корпус золотника 004 911] Корпус золотника 004 911
88 324 912 085 052 Шарик 11 d8,5 СSN 02 3680
89 [Пружина 004 057] Пружина 004 057
92 330 012 004 016 Золотник 004 016
94 443 962 421 044 Воздухоотводный винт
94.1 273 125 991 501 Головка воздухоотводного винта
95 336 012 004 074 Пробка 004 074
100 273 111 014 464 Кольцо 100х2 СSN 02 9281.2
101 336 013 101 003 Втулка 3 050 003 0
102 311 567 304 012 Штифт 4х12 СSN 02 2173
103 336 013 136 001 Корпус 3 002 907
104 309 578 701 017 Болт М10х22 СSN 02 1178.54
105 311 150 270 100 Гайка М10 СSN 02 1402.54
108 [Щиток 3 002 115 5] Щиток 3 002 115 5
311 519 002 605 311 519 002 605 Рейка 2,6х5 СSN 02 2195.03
109 336 013 101 025 Контргайка 3 050 018 0
119 722 659 028 000 Втулка 3 050 033 2
130 319 009 000 000 Болт 13 СSN 13 7993.22
131 319 419 525 320 Кольцо уплотнительное 18х22 СSN 02 9310 3
132 336 013 101 039 Трубка 3 050 905 1
139 443 962 421 052 Воздухоотводный винт
273 125 991 501 273 125 991 501 Головка воздухоотводного винта
140 336 013 115 004 Днище 3 074 024 0
141 336 013 115 007 Кольцо 3 074 032 0
142 311 565 008 045 Штифт 8х45 СSN 022150 2
143 336 013 136 002 Веретено 3 002 903
144 336 013 115 005 Рулевая колонка 3 074 029 1
146 336 013 115 006 Винт 3 074 014 0
147 319 419 520 120 Кольцо уплотнительное 8х12 СSN 02 9310 3
148 336 013 115 003 Гайка 3 074 017 0
149 315 817 256 340 Кольцо 55 СSN 02 2925.2
150 336 013 115 002 Защитная трубка 3 074 909
151 549 613 001 000 Винт 91 00 00
152 549 613 225 080 Механизм блокировки рулевого механизма 6008 q/1
549 613 207 000 549 613 207 000 Замок зажигания 9507
153 273 111 014 274 Кольцо 55х3 СSN 02 9281.9
155 336 013 136 012 Кольцо уплотнительное d110 3 002 061 0
156 273 111 018 244 О-кольцо 97,5х3,55 РN 02 928.3
157 336 013 136 011 Кольцо уплотнительное d40 3 002 060 0
158 273 111 017 274 О-кольцо 42,5х3,55 РN 02 928.3
336 913 136 009 336 913 136 009 Шариковый цикл поз. 9-14,143 3 002 946
336 013 136 010 336 013 136 010 Веретено поз. 141-143 3 002 904
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
