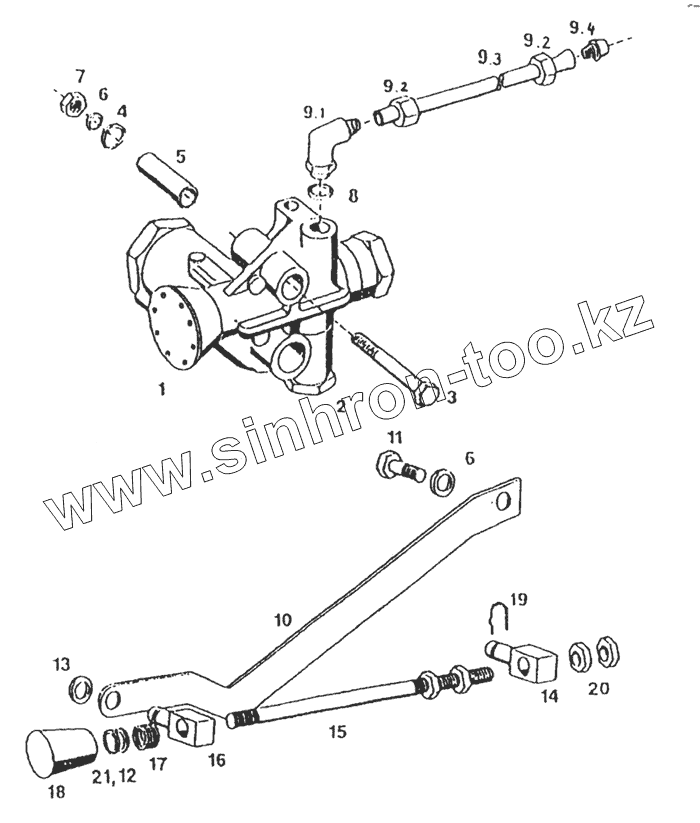

Каталог запасных частей к технике: Karosa C 734. Пневматическое управление и амортизатор сиденья
1
2
3
4
5
6
6
7
8
9.1
9.2
9.2
9.3
9.4
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 443 624 015 704 | Регулирующий клапан | |
| 2 | 442 05148 020 1 | Пробка М12х1,5 | |
| 3 | [Болт М8х100 СSN 02 1101 25] | Болт М8х100 СSN 02 1101 25 | |
| 4 | [Шайба 8,4 СSN 02 1702 15] | Шайба 8,4 СSN 02 1702 15 | |
| 5 | 442 05306 955 1 | Трубка | |
| 6 | [Шайба 8,4 СSN 02 1745 05] | Шайба 8,4 СSN 02 1745 05 | |
| 7 | [Гайка М8 СSN02 1401 25] | Гайка М8 СSN02 1401 25 | |
| 8 | [Кольцо уплотнительное 12х16 СSN 02 9310 3] | Кольцо уплотнительное 12х16 СSN 02 9310 3 | |
| 9 | 442 07247 518 1 | Патрубок | |
| 9.1 | 442 07500 262 1 | Муфта угловая вращательная | |
| 9.2 | 442 05286 525 1 | Гайка | |
| 9.3 | 442 05307 041 1 | Трубка | |
| 9.4 | 442 05327 015 1 | Уплотнительный цилиндр | |
| 10 | 442 02901 123 1 | Рычаг | |
| 11 | [Болт М8х12 СSN 02 1103.25] | Болт М8х12 СSN 02 1103.25 | |
| 12 | [Шайба 7,4 СSN 02 1702.15] | Шайба 7,4 СSN 02 1702.15 | |
| 13 | [Кольцо 7 СSN 02 2929.04] | Кольцо 7 СSN 02 2929.04 | |
| 14 | 442 05011 110 1 | Стержень | |
| 15 | 442 02901 126 1 | Рычаг | |
| 16 | 442 05011 109 1 | Стержень | |
| 17 | 442 05051 165 1 | Пружина | |
| 18 | 442 94554 072 1 | Рукоятка | |
| 19 | 442 05069 012 1 | Предохранитель | |
| 20 | [Гайка М8х1 СSN 02 1403.25] | Гайка М8х1 СSN 02 1403.25 | |
| 21 | [Кольцо 6 СSN 02 2929.04] | Кольцо 6 СSN 02 2929.04 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
