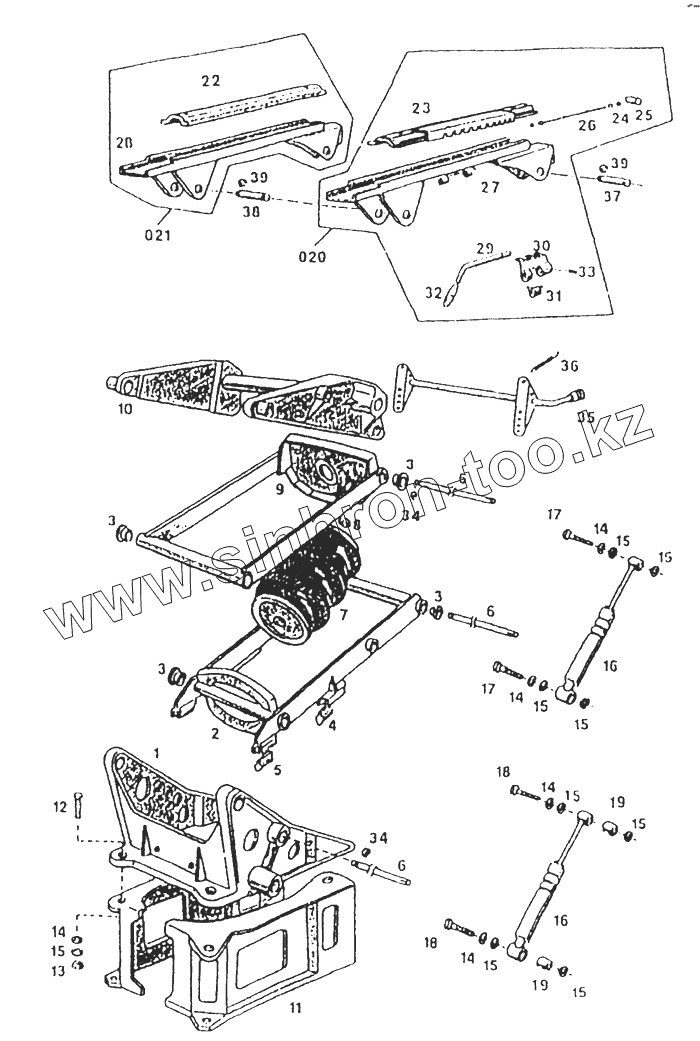

Каталог запасных частей к технике: Karosa C 734. Основание сиденья водителя
442 96632 249 1
1
2
3
3
3
3
4
5
6
6
6
7
8
9
10
11
12
13
14
14
14
14
14
15
15
15
15
15
15
15
15
15
16
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 442 96632 249 1 | 442 96632 249 1 | Основание сиденья водителя в комплекте | |
| 1 | 442 93162 048 1 | Промежуточная деталь | |
| 2 | 442 97656 190 1 | Рама | |
| 3 | 442 05041 018 1 | Втулка | |
| 4 | 442 02/68 093 1 | Упор | |
| 5 | 442 02768 091 1 | Упор | |
| 6 | 442 06011 101 1 | Палец | |
| 7 | 443 624 050 003 | Пружина в сборе | |
| 8 | [Кольцо стопорное 12 СSN 02 2930] | Кольцо стопорное 12 СSN 02 2930 | |
| 9 | 442 97656 384 1 | Рама | |
| 10 | 442 97656 177 1 | Рама | |
| 11 | 442 93162 069 1 | Основание | |
| 12 | [Болт М10х35 СSN02 110125] | Болт М10х35 СSN02 110125 | |
| 13 | [Гайка М10 СSN 02 1401.15] | Гайка М10 СSN 02 1401.15 | |
| 14 | [Шайба 10 СSN 02 1740.05] | Шайба 10 СSN 02 1740.05 | |
| 15 | [Шайба 10,5 СSN 02 1702.15] | Шайба 10,5 СSN 02 1702.15 | |
| 16 | 443 621 111 801 | Амортизатор SР 20х86 | |
| 17 | [Болт М10х55 СSN 02 1101.55] | Болт М10х55 СSN 02 1101.55 | |
| 18 | [Болт М10х65 СSN 02 1101.25] | Болт М10х65 СSN 02 1101.25 | |
| 19 | 442 05101 392 1 | Шайба | |
| 20 | 442 97670 182 1 | Планка в комплекте | |
| 21 | 442 97670 183 1 | Планка в комплекте | |
| 22 | 442 90778 366 1 | Планка | |
| 23 | 442 97070 178 1 | Планка | |
| 24 | [Шарик погиба 6 СSN 02 3680] | Шарик погиба 6 СSN 02 3680 | |
| 25 | 441 75797 001 6 | Цилиндр погиба | |
| 26 | 441 94185 074 6 | Распорная стойка | |
| 27 | 442 97670 179 1 | Планка | |
| 28 | 442 97670 181 1 | Планка | |
| 29 | 442 02920 064 1 | Рычаг | |
| 30 | 441 73127 013 6 | Щеколда | |
| 31 | 441 75052 012 6 | Пружина | |
| 32 | 441 74554 002 6 | Рукоятка рычага управления | |
| 33 | [Палец 04х16 СSN 02 2109.05] | Палец d4х16 СSN 02 2109.05 | |
| 34 | [Кольца стопорное 13 СSN 02 2930.30] | Кольцо стопорное 13 СSN 02 2930.30 | |
| 35 | 442 07471 244 1 | Рычаг | |
| 36 | 442 05051 164 1 | Пружина | |
| 37 | 546 | Палец | |
| 38 | 545 | Палец | |
| 39 | [Кольцо хомутовое 7 СSN 02 2929] | Кольцо хомутовое 7 СSN 02 2929 |
