Каталог запасных частей к технике: Karosa C 734. Обменник

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
8
8
9
9
10
11
11
12
13
14
15
16
17
18
19

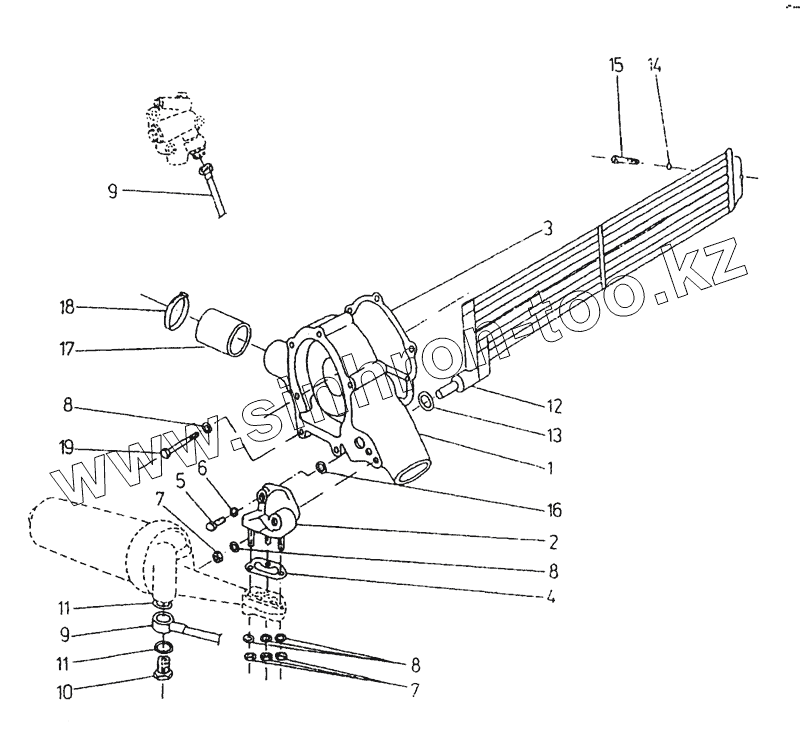

Позиция на иллюстрации Заводской номер детали Название детали
1 442 11061 011 5 Нижняя часть корпуса водяного насоса
2 442 17076 016 5 Колени с клапаном
3 442 15401 116 5 Уплотнение
4 442 15401 112 5 Уплотнение
5 442 15201 037 5 Болт М12х20
6 [Кольцо уплотнительное 12х18 СSN 02 9310.3] Кольцо уплотнительное 12х18 СSN 02 9310.3
7 [Гайка М8 СSN 02 1401.55] Гайка М8 СSN 02 1401.55
8 [Шайба 8,4 СSN02 1702 15] Шайба 8,4 СSN02 1702 15
9 442 17021 037 5 Маслопровод в комплекте
10 442 15370 007 5 Болт 20
11 [Кольцо уплотнительное 27х32 СSN 02 9310 3] Кольцо уплотнительное 27х32 СSN 02 9310 3
12 442 17022 038 5 Обменник
13 [Кольцо 43х35 СSN 02 9280.9] Кольцо 43х35 СSN 02 9280.9
14 442 15401 035 5 Уплотнение
15 442 15238 019 5 Винт обменника
16 [Кольцо уплотнительное 40х32 СSN 02 9280 9] Кольцо уплотнительное 40х32 СSN 02 9280 9
17 442 15312 005 5 Шланг резиновый
18 548 241 571 423 Навинчивающийся шланговый хомут 50-70
19 [Болт М8х70 СSN 02 1101.55] Болт М8х70 СSN 02 1101.55
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
