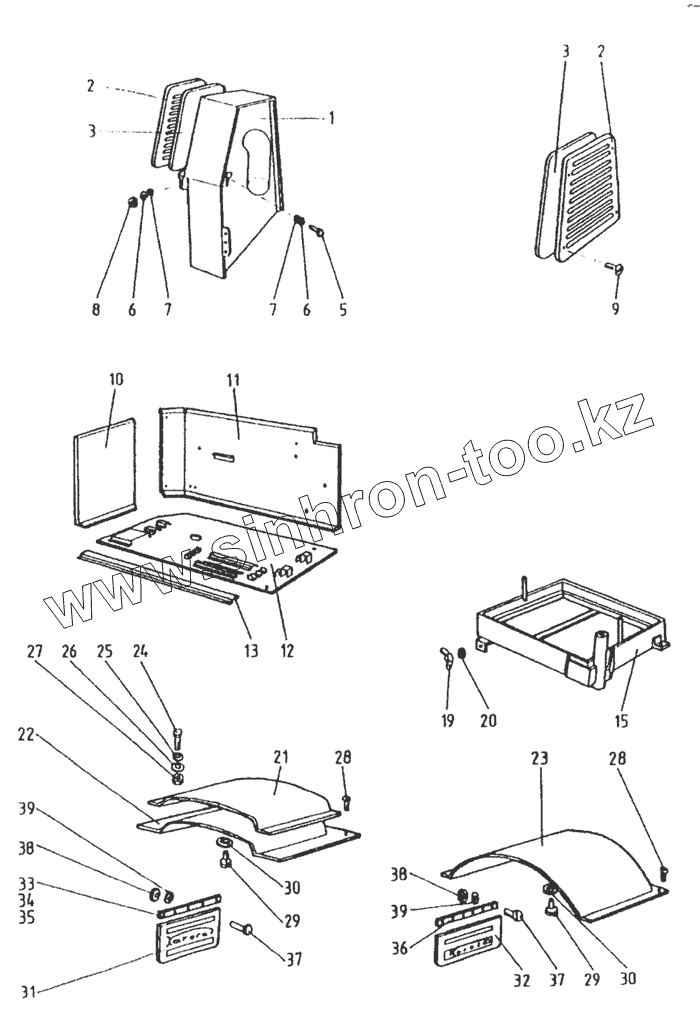

Каталог запасных частей к технике: Karosa C 734. Ниши, надколесные колпаки, пылеуловители
1
2
2
3
3
5
6
6
7
7
8
9
10
11
12
13
15
19
20
21
22
23
24
25
26
27
28
28
29
29
30
30
31
32
33
34
36
36
38
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 442 07033 047 1 | Магистраль всасывания воздуха в двигатель | |
| 2 | 321 810 989 139 | Решетка | |
| 3 | 442 04466 012 1 | Вставка | |
| 5 | [Болт М8х20 СSN 02 1103.55] | Болт М8х20 СSN 02 1103.55 | |
| 6 | [Шайба 8 СSN 02 1740.05] | Шайба 8 СSN 02 1740.05 | |
| 7 | [Шайба 8,4 СSN02 1702 15] | Шайба 8,4 СSN02 1702 15 | |
| 8 | [Гайка М8 СSN 02 1401 25] | Гайка М8 СSN 02 1401.25 | |
| 9 | [Болт 3,9х16 СSN 02 1238 05] | Болт 3,9х16 СSN 02 1238 05 | |
| 10 | 442 97905 057 1 | Деталь ниши | |
| 11 | 442 97905 088 1 | Деталь ниши | |
| 12 | 442 97307 243 1 | Деталь ниши | |
| 13 | 442 90778 187 1 | Планка | |
| 15 | 442 97345 685 1 | Кронштейн | |
| 19 | [Гайка М8 СSN 02 1665] | Гайка М8 СSN 02 1665 | |
| 20 | [Шайба 8,4 СSN 02 1702.15] | Шайба 8,4 СSN 02 1702.15 | |
| 21 | 442 94547 186 1 | Щит надколесного колпака | |
| 22 | 321 880 989 225 | Надколесный колпак задний 442 92580 191 1 | |
| 23 | 321 880 989 227 | Надколесный колпак 442 92580 193 1 | |
| 24 | [Болт М8х50 СSN 02 1101,25] | Болт М8х50 СSN 02 1101,25 | |
| 25 | [Шайба 9,5 СSN 02 1727.05] | Шайба 9,5 СSN 02 1727.05 | |
| 26 | [Шайба 8 СSN 02 1740 05] | Шайба 8 СSN 02 1740 05 | |
| 27 | [Гайка М8 СSN 02 1401.25] | Гайка М8 СSN 02 1401.25 | |
| 28 | [Болт 3,9х16 СSN 02 1236.05] | Болт 3,9х16 СSN 02 1236.05 | |
| 29 | [Болт М6х16 СSN 02 1103.25] | Болт М6х16 СSN 02 1103.25 | |
| 30 | [Шайба 6,4 СSN 02 1726.05] | Шайба 6,4 СSN 02 1726.05 | |
| 31 | 273 154 010 080 | Пылеуловитель 442 96505 050 1 | |
| 32 | 273 154 010 190 | Пылеуловитель 442 96505 023 1 | |
| 33 | 442 92509 952 1 | Планка | |
| 34 | 442 92509 953 1 | Планка | |
| 36 | 442 90939 496 1 | Планка | |
| 38 | [Гайка М6 СSN 02 1401.25] | Гайка М6 СSN 02 1401.25 | |
| 39 | [Шайба 6 СSN 02 1740.05] | Шайба 6 СSN 02 1740.05 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
