Каталог запасных частей к технике: Karosa C 734. Многомагистральный предохранительный клапан

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
443 612 074 701
1
2
2
4
4
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18

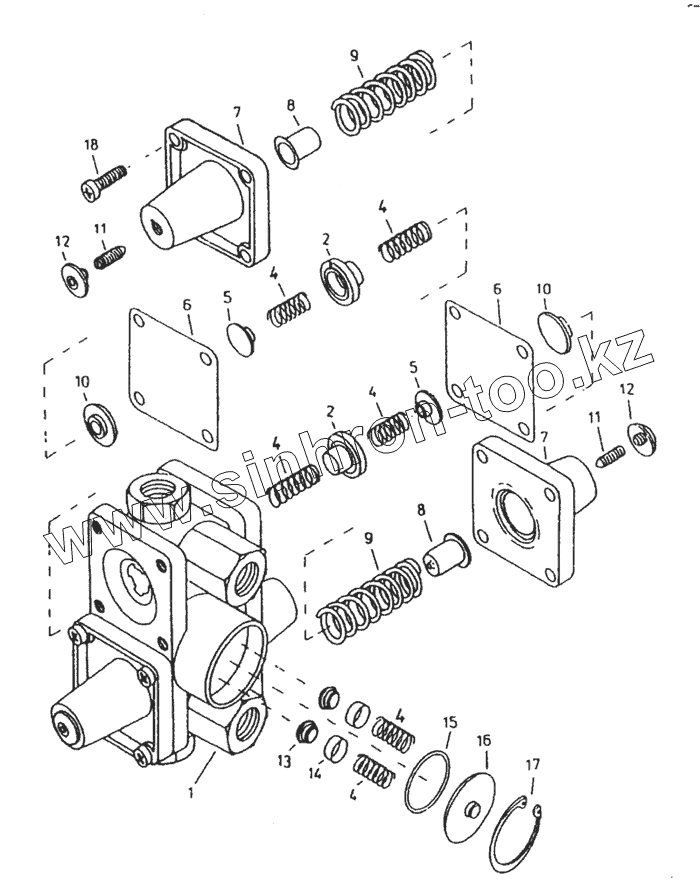

Позиция на иллюстрации Заводской номер детали Название детали
443 612 074 701 443 612 074 701 Четырехмагистральный предохранительный клапан
1 443 965 325 120 Корпус
2 443 960 613 013 Клапан в комплекте
4 315 150 044 100 Пружина
5 443 962 101 174 Крышка
6 273 222 919 304 Диафрагма
7 443 962 625 072 Пружинная камера
8 443 962 103 115 Тарелка
9 315 116 088 790 Пружина
10 443 962 500 054 Крышка
11 309 285 030 616 Болт М6х20 СSN 02 1191.70
12 273 127 041 060 Пробка
13 443 961 500 039 Обратное зеркало
14 443 962 003 209 Тарелка
15 273 111 014 124 Кольцо 28х2 СSN 02 92812
16 443 961 200 216 Крышка
17 311 733 100 340 Кольцо стопорное 34
18 309 247 030 615 Болт М6х18 РN 02 1147 24
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
