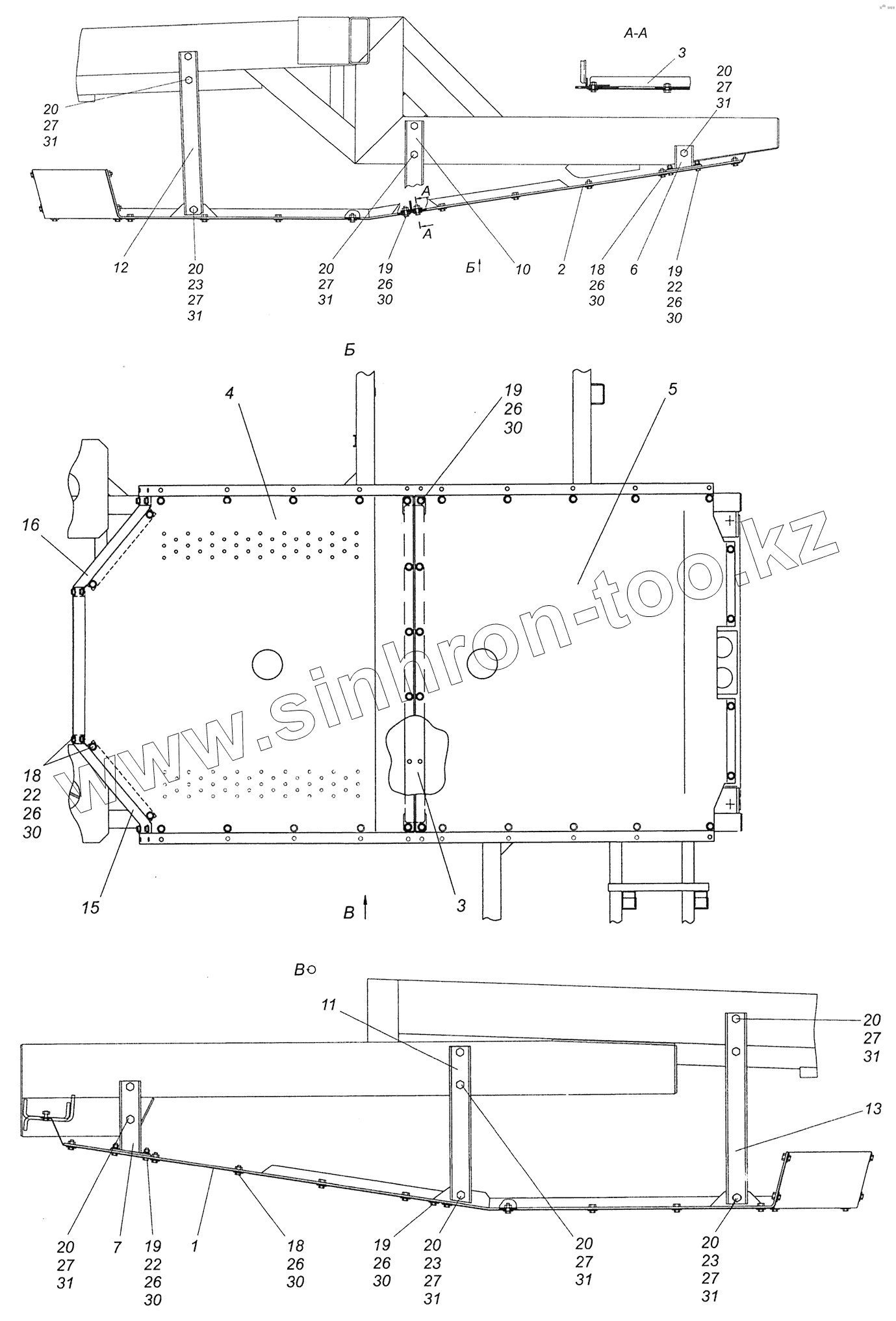

Каталог запасных частей к технике: Камский автозавод Шасси 5297. 5297-2815010-17 Установка защитного экрана

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
10
11
12
13
15
16
18
18
18
19
19
19
19
19
20
20
20
20
20
20
20
20
20
22
22
22
23
23
23
26
26
26
26
26
26
26
26
27
27
27
27
27
27
27
27
27
30
30
30
30
30
30
30
30
30
31
31
31
31
31
31
31
31
31
Позиция на иллюстрации Заводской номер детали Название детали
1 5297-2815014-17 Кронштейн правый
2 5297-2815015-17 Кронштейн левый
3 5297-2815016 Усилитель
4 5297-2815020-17 Щит передний
5 5297-2815021 Щит задний
6 5297-2815027 Стойка левая
7 5297-2815026-15 Стойка правая
10 5297-2815036 Стойка
11 5297-2815037-15 Стойка
12 5297-2815038 Стойка
13 5297-2815040 Стойка
15 5297-2815054-17 Щиток правый
16 5297-2815055-17 Щиток левый
18 1/60434/21 Болт М8-6gх20
19 1/60436/21 Болт М8-6gх25
20 1/55404/21 Болт М12х1,25-6gх30
22 1/61008/11 Гайка М8х1,25-6Н
23 1/61015/17 Гайка М12х1,25-6Н
26 1/26470/01 Шайба плоская 8,45х25х2,5
27 1/26469/01 Шайба плоская 12,6х28х3
30 1/05166/73 Шайба 8 пружинная
31 1/05170/73 Шайба 12 пружинная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
