Каталог запасных частей к технике: Камский автозавод Шасси 5297. 5297-1303400-65 Установка труб теплообменника ГМП

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
5
6
8
9
9
10
11
11
12
13
14
14
14
16
16
17
18
19
21
22
24
25
25
25
26
27
27
27
28
28
28
28
32
32
33
34
34
34
34
34
34
34
35

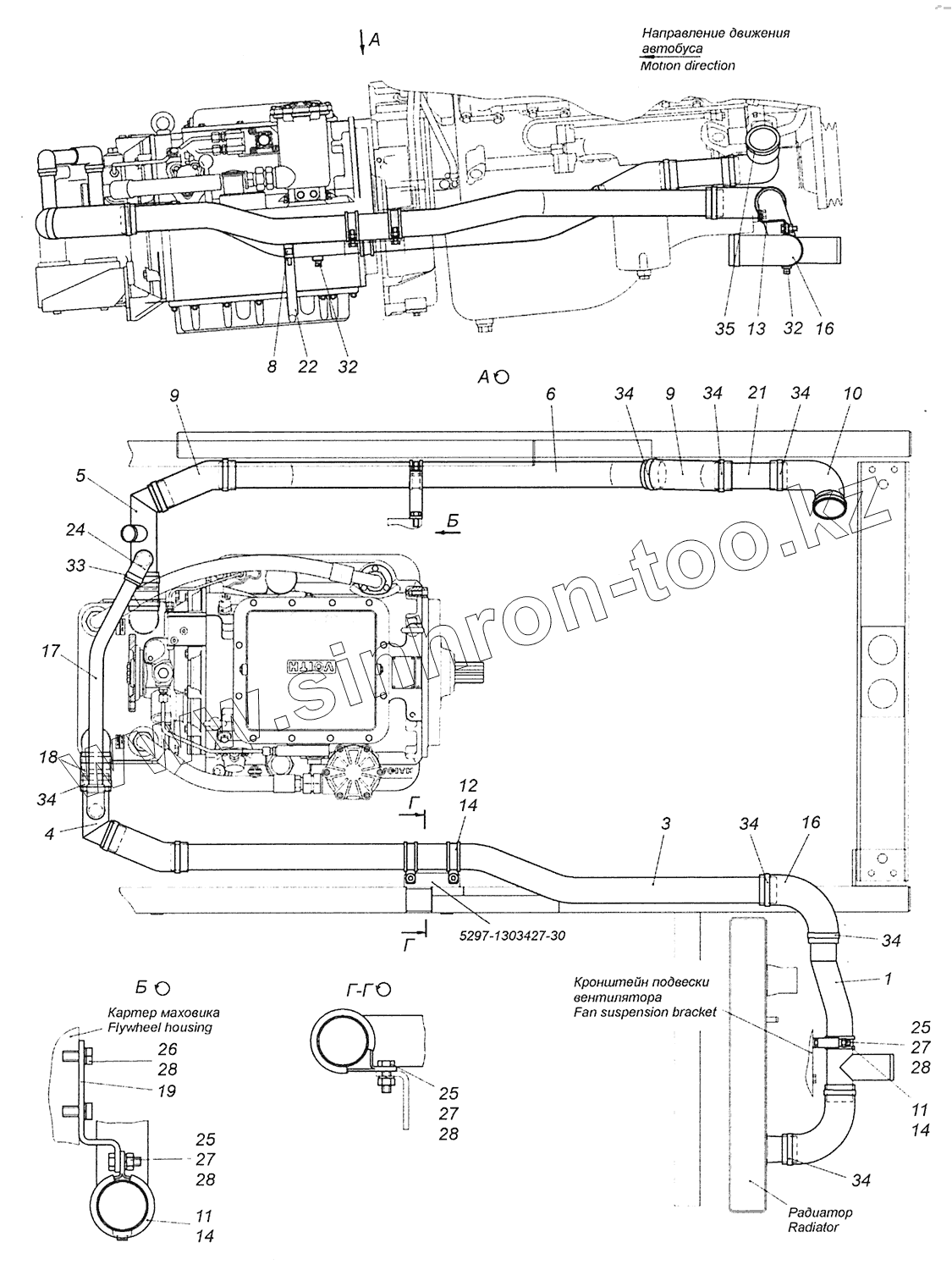

Позиция на иллюстрации Заводской номер детали Название детали
1 5297-1303410-40 Труба подводящая задняя
3 5297-1303430-65 Труба подводящая средняя
4 5297-1303440-40 Труба подводящая задняя
5 5297-1303450-30 Труба отводящая передняя
6 5297-1303460-17 Труба отводящая средняя
8 5320-8105010 Кран сливной в сборе
9 5320-1303010-01 Рукав
10 5297-1303025-01 Рукав
11 5297-1303076 Хомут
12 5297-1303076-10 Хомут
13 5297-1303078-20 Кронштейн
14 5297-1303079 Прокладка хомута
16 5297-1303419-30 Рукав
17 5297-1303445-90 Труба байпасная теплообменника ГМП
18 5297-1303447-30 Рукав
19 5297-1303467-10 Кронштейн отводящей трубы средней
21 5297-1303471-10 Труба отводящая задняя
22 5320-1305043 Трубка
24 5320-1311049-01 Рукав
25 1/59709/21 Болт М10х1,25-6gх35
26 1/59707/21 Болт М10х1,25-6gх25
27 1/21647/11 Гайка М10х1,25-6Н
28 1/05168/73 Шайба 10 пружинная
32 262542 Пробка КГ1/4"
33 45104998011290 Хомут TORRO 30-45/12-C7W1
34 45104998010590 Хомут ТОRRО 60-80/12-С7W1
35 45104998010690 Хомут ТОRRО70-90/12-С7W1
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
