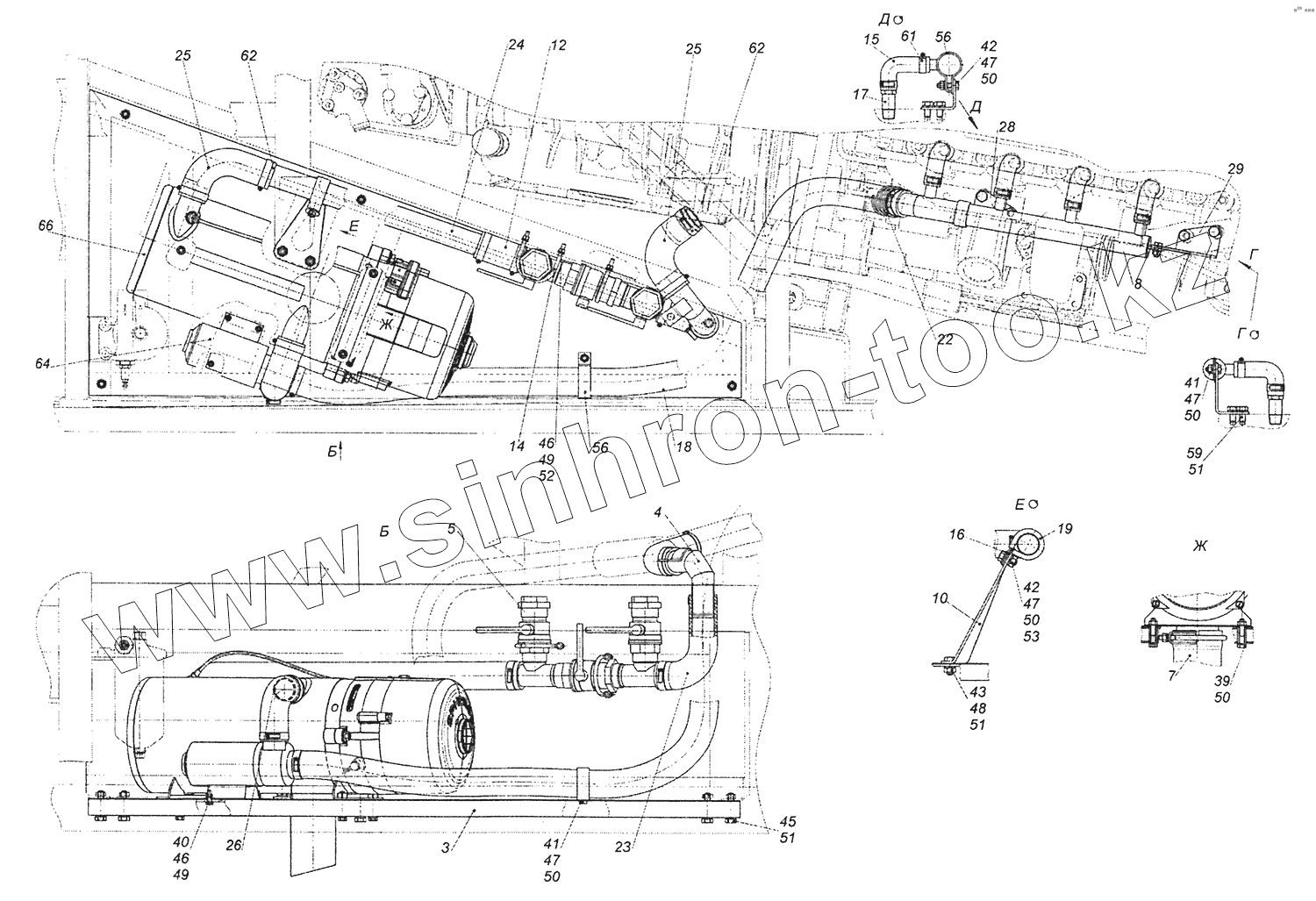

Каталог запасных частей к технике: Камский автозавод Шасси 52974. 52974-8106505-10 Установка подогревателя
3
4
5
7
8
10
12
14
15
16
17
18
19
22
23
24
25
25
26
28
29
39
40
41
41
42
42
43
45
46
46
47
47
47
47
48
49
49
50
50
50
50
50
51
51
51
52
53
56
56
59
61
62
62
64
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 52974-8106220 | Рамка подогревателя | |
| 4 | 5297-8106515-12 | Труба подводящая | |
| 5 | 5297-8106560-60 | Блок кранов | |
| 7 | 52974-8106590-10 | Труба выпускная | |
| 8 | 52974-8106655 | Коллектор | |
| 10 | 43114-1015307 | Кронштейн | |
| 12 | 5295-8106750-01 | Рукав | |
| 14 | 5297-8106051 | Хомут | |
| 15 | 5297-8106070-01 | Рукав угловой | |
| 16 | 5297-8106076 | Хомут | |
| 17 | 5297-8106086 | Штуцер отводящий | |
| 18 | 5297-8106742-01 | Рукав | |
| 19 | 54601-1303079 | Прокладка хомута | |
| 22 | 5297-8106228 | Оболочка | |
| 23 | 5297-8106920-01 | Шланг угловой | |
| 24 | 52974-8106526-10 | Труба | |
| 25 | 52974-8106920-01 | Шланг угловой | |
| 26 | 52974-8106920-10 | Шланг угловой | |
| 28 | 52974-8106664 | Кронштейн задний | |
| 29 | 52974-8106665 | Кронштейн передний | |
| 39 | 853062 | Болт М8-6gх45 | |
| 40 | 1\09024\21 | Болт М6-6gx20 | |
| 41 | 1\60434\21 | Болт М8-6gx20 | |
| 42 | 1\60438\21 | Болт М8-6gx30 | |
| 43 | 1\59707\21 | Болт М10x1,25-6gx25 | |
| 45 | 1\12347\21 | Болт М10x1,25-6gx45 | |
| 46 | 1\58962\21 | Гайка М6-6Н | |
| 47 | 1\61008\11 | Гайка М8-6Н | |
| 48 | 1\21647\21 | Гайка М10x1,25-6Н | |
| 49 | 1\05164\73 | Шайба пружинная 6 | |
| 50 | 1\05166\73 | Шайба пружинная 8 | |
| 51 | 1\05168\73 | Шайба пружинная 10 | |
| 52 | 1\05194\01 | Шайба плоская 6x12 | |
| 53 | 1\05196\01 | Шайба плоская 8x17 | |
| 56 | 864457 | Хомут | |
| 59 | 45104991051000 | Болт М10-6gx25 | |
| 61 | 45104998010890 | Хомут ТОRRО20-32/12-С7W1 | |
| 62 | 45104998012390 | Хомут | |
| 64 | 45104810609000 | Насос циркуляционный | |
| 66 | 45104810608900 | Подогреватель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
