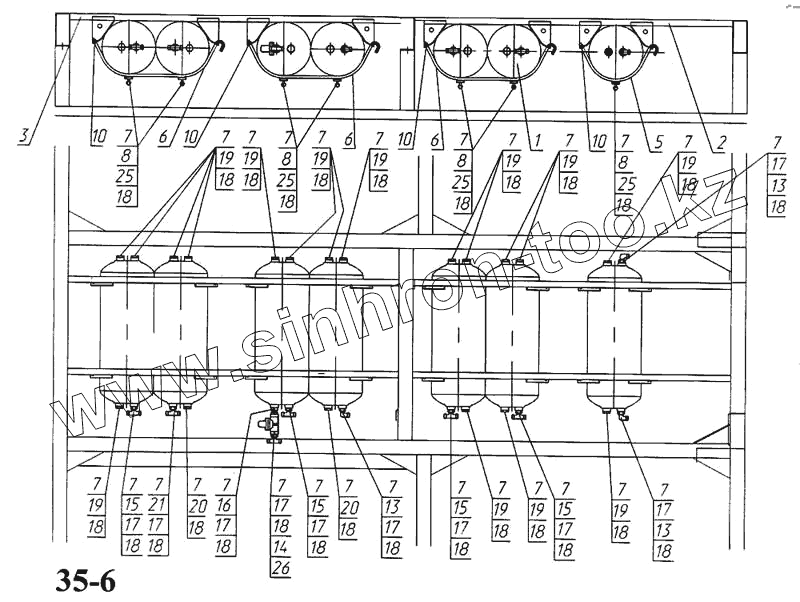

Каталог запасных частей к технике: Камский автозавод 5297. Установка воздушных ресиверов
1
2
3
5
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
10
10
10
10
13
13
13
14
15
15
15
15
16
17
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
19
19
19
20
20
21
25
25
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5297-3513005 | 5297-3513005 | Установка воздушных ресиверов с соединительной арматурой | |
| 1 | 5320-3513014 | Ресивер в сборе | |
| 2 | 5297-3513081 | Кронштейн | |
| 3 | 5297-3513091 | Кронштейн | |
| 5 | 5297-3513084 | Хомут | |
| 6 | 5297-3513085 | Хомут | |
| 7 | 740-1003439 | Кольцо уплотнительное | |
| 8 | 5320-2707027 | Звено цепочки | |
| 10 | 1/61008/11 | Гайка М8х1,25-6Н | |
| 11 | 853977 | Штуцер 12 ввертный | |
| 13 | 861007 | Угольник | |
| 14 | 861014 | Тройник | |
| 15 | 861015 | Тройник | |
| 16 | 861017 | Штуцер проходной | |
| 17 | 861021 | Гайка М22х1,5-6Н | |
| 18 | 861024 | Шайба | |
| 19 | 864323 | Пробка М22х1,5-6Н | |
| 20 | 864806 | Переходник | |
| 21 | 861031 | Тройник | |
| 25 | 100-3513110 | Кран слива конденсата в сборе | |
| 26 | 100-3515010 | Клапан защитный одинарный в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
