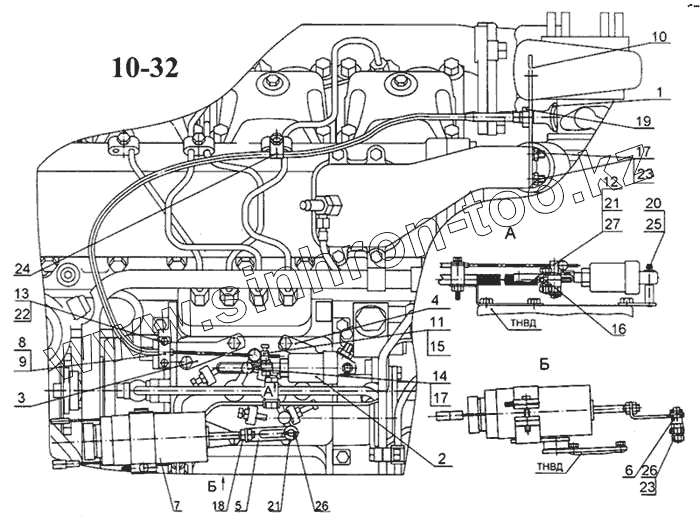

Каталог запасных частей к технике: Камский автозавод 5297. Установка пневмоцилиндра и тяг управления ТНВД
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
23
23
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 740.11-1108005 | 740.11-1108005 | Установка электромагнита останова двигателя | |
| 5297-1108000 | 5297-1108000 | Установка пневмоцилиндров и тяг управления ТНВД | |
| 1 | 5320-1108120-12 | Тяга ручного управления подачей топлива | |
| 2 | 5297-1108044 | Пневмоцилиндр с тягой и штуцером | |
| 3 | 5297-1108020-10 | Кронштейн | |
| 4 | 5297-1108074 | Кронштейн с пальцем | |
| 5 | 740.11-1108062 | Тяга рычага останова двигателя | |
| 6 | 740.11-1108073 | Палец тяги рычага останова двигателя | |
| 7 | Электромагнит останова двигателя | Электромагнит останова двигателя | |
| 8 | 5297-1108021 | Зажим тяг | |
| 9 | 5297-1108022 | Скоба | |
| 10 | 5297-1108112-10 | Кронштейн | |
| 11 | 5320-1108143 | Зажим тяги | |
| 12 | 5297-1108137 | Палец | |
| 13 | 1/09034/21 | Болт М6-6gх45 | |
| 14 | 1/60436/21 | Болт М8-6gх25 | |
| 15 | 1/03892/01 | Винт М5-6gх8 | |
| 16 | 1/58962/11 | Гайка ЕМ6-6Н | |
| 17 | 1/61008/11 | Гайка М8х1,25-6Н | |
| 18 | 1/61023/11 | Гайка М8-6Н низкая | |
| 19 | 1/07913/11 | Гайка низкая М14х1,5-6Н | |
| 20 | 1/05194/01 | Шайба плоская 6х12х1,5 | |
| 21 | 1/05196/01 | Шайба плоская 8х17 | |
| 22 | 1/05164/77 | Шайба 6 пружинная | |
| 23 | 1/05166/77 | Шайба 8 пружинная | |
| 24 | 870931 | Кляммер | |
| 25 | 1/07342/01 | Шплинт разводной 2х15 | |
| 26 | 1/07963/01 | Шплинт разводной 3х15 | |
| 27 | 1/07964/01 | Шплинт разводной 3х20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
