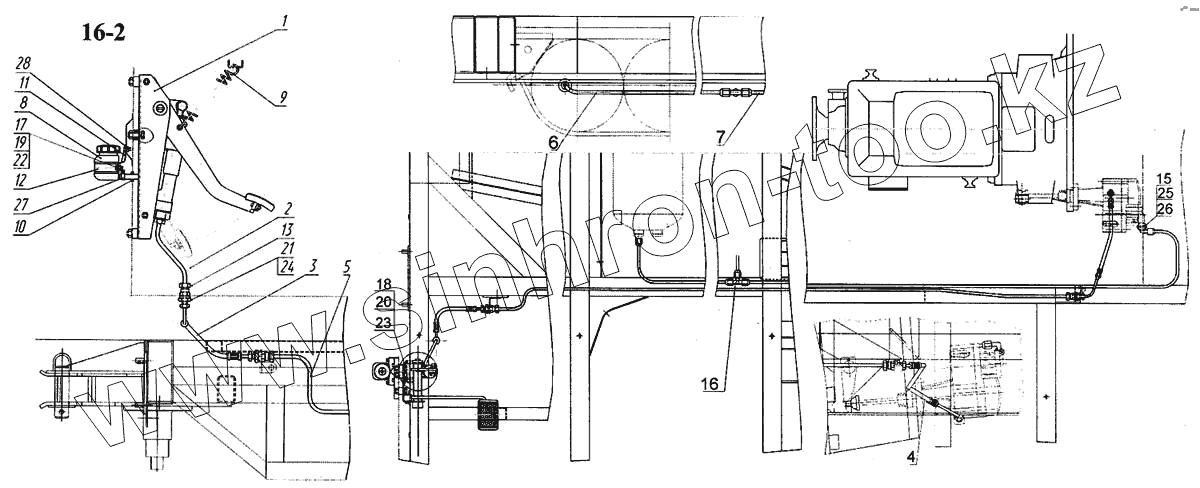

Каталог запасных частей к технике: Камский автозавод 5297. Установка педали и привода выключения сцепления
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5297-1600006 | 5297-1600006 | Установка педали и привода выключения сцепления | |
| 1 | 5297-1602008 | Педаль сцепления с кронштейном и главным цилиндром | |
| 2 | 5297-1602588 | Трубка главного цилиндра управления сцеплением | |
| 3 | 4310-1602590 | Шланг гибкий привода управления сцеплением в сборе | |
| 4 | 53215-1602590 | Шланг гибкий привода управления сцеплением | |
| 5 | 5297-1602592 | Трубка привода управления сцеплением | |
| 6 | 53205-3506156 | Трубка | |
| 7 | 53205-3506465 | Трубка | |
| 8 | 5320-1602560 | Бачок главного цилиндра в сборе | |
| 9 | 5320-1602034 | Пружина оттяжная педали сцепления | |
| 10 | 5320-1602074 | Уплотнитель | |
| 11 | 5320-1602076 | Кронштейн бачка | |
| 12 | 5320-1602563 | Хомут крепления бачка | |
| 13 | 5320-1602603 | Штуцер соединительный | |
| 15 | 861001 | Угольник ввертный | |
| 16 | 864919 | Тройник проходной | |
| 17 | 1/09020/21 | Болт М6-6gх12 | |
| 18 | 1/13069/21 | Болт М10х1,25-6gх30 | |
| 19 | 1/58962/11 | Гайка ЕМ6-6Н | |
| 20 | 1/21647/21 | Гайка М10х1,25-6Н | |
| 21 | 1/07914/11 | Гайка низкая М16х1,5-6Н | |
| 22 | 1/05164/73 | Шайба 6 пружинная | |
| 23 | 1/05168/77 | Шайба 10 пружинная | |
| 24 | 1/05172/77 | Шайба 16 пружинная | |
| 25 | 861022 | Шайба 10 | |
| 26 | 864210 | Кольцо уплотнительное | |
| 27 | 1/01685/90 | Хомут 12 | |
| 28 | 853544 | Гайкодержатель М6 в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
