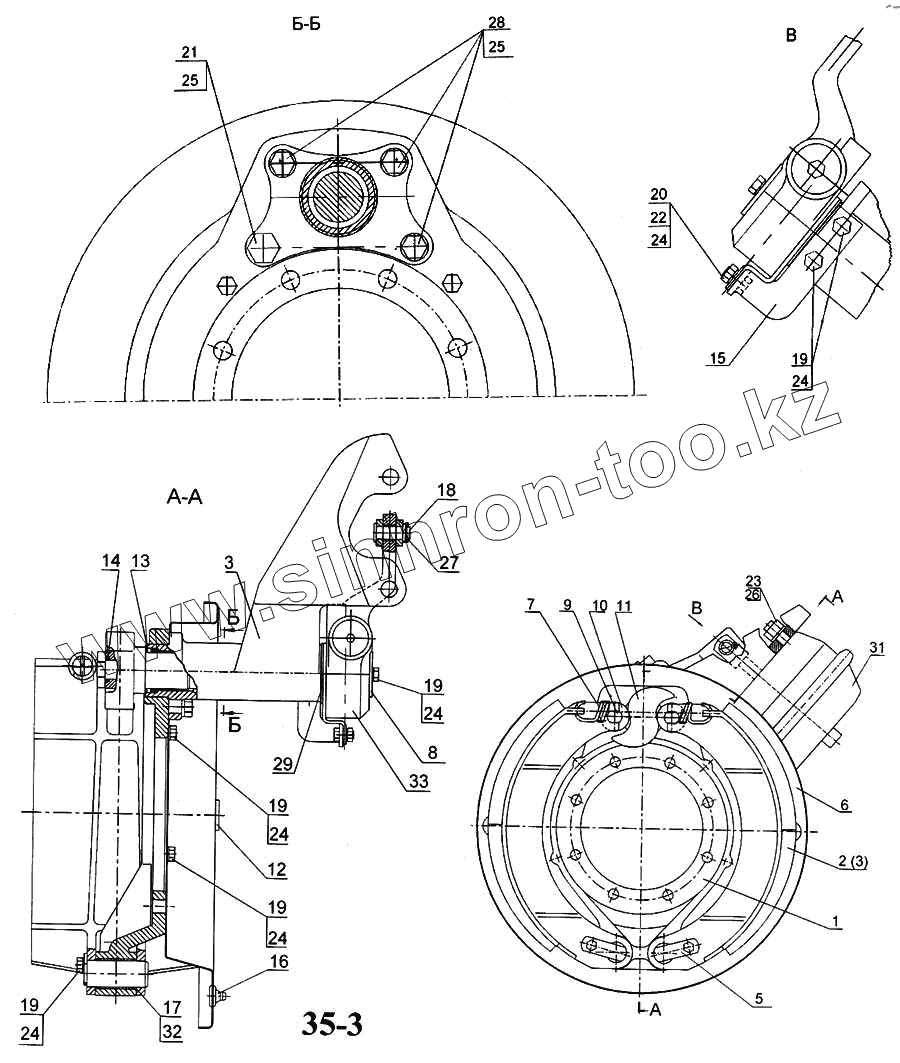

Каталог запасных частей к технике: Камский автозавод 5297. Тормоз передний
1
2
2
3
3
5
6
7
8
9
10
11
11
12
13
14
15
15
16
17
18
19
19
19
19
19
20
21
22
23
24
24
24
24
24
24
25
25
26
27
28
29
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5297-3501011 | 5297-3501011 | Тормоз передний | |
| 1 | 6520-3501012 | Суппорт тормоза | |
| 2 | 6520-3501090-40 | Колодка тормоза с накладками | |
| 2 | 6520-3501090 | Колодка тормоза с накладками | |
| 3 | 6520-3501090-41 | Колодка тормоза с накладками | |
| 4 | 6520-3501120 | Кронштейн тормозной камеры и разжимного кулака | |
| 4 | 6520-3501121 | Кронштейн тормозной камеры и разжимного кулака | |
| 5 | 6520-3501153 | Ось с фиксатором | |
| 6 | 6520-3501030 | Щиток тормоза | |
| 7 | 6520-3501035 | Пружина | |
| 8 | 6520-3501108 | Шайба стопорная | |
| 9 | 6520-3501107 | Ось ролика | |
| 10 | 6520-3501109 | Ролик колодки тормоза | |
| 11 | 6520-3501110 | Кулак разжимной тормоза правый | |
| 11 | 6520-3501111 | Кулак разжимной тормоза левый | |
| 12 | 53212-3501031-10 | Заглушка | |
| 13 | 6520-3501158 | Шайба | |
| 14 | 740. 1003439 | Кольцо уплотнительное | |
| 15 | 6520-3501156 | Кронштейн правый | |
| 15 | 6520-3501157 | Кронштейн левый | |
| 16 | 4310-3727285 | Втулка провода прожектора | |
| 17 | 5320-3501134-10 | Шайба | |
| 18 | 260108 | Палец 14х35 ОСТ-37.001.163-97 | |
| 19 | 1/60431/21 | Болт М8-6gх14 | |
| 20 | 1/60434/21 | Болт М8-6gх20 | |
| 21 | 1/14083/21 | Болт М14х1,5-6gх35 | |
| 22 | 1/61008/11 | Гайка М8х1,25-6Н | |
| 23 | 1/21641/21 | Гайка М16х1,5-6Н | |
| 24 | 1/05166/77 | Шайба 8 пружинная | |
| 25 | 1/05171/77 | Шайба 14 пружинная | |
| 26 | 1/05172/77 | Шайба 16 пружинная | |
| 27 | 1/07969/01 | Шплинт 3,7х25 | |
| 28 | 853063 | Болт фланцевый М14х1,5-6gх40 | |
| 29 | 853642 | Шайба регулировочная 38,5х56х1 | |
| 31 | 661-3519210-20 | Камера тормозная тип 24 | |
| 32 | 100-3522137 | Кольцо уплотнительное | |
| 33 | 79259 | Рычаг регулировочный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
