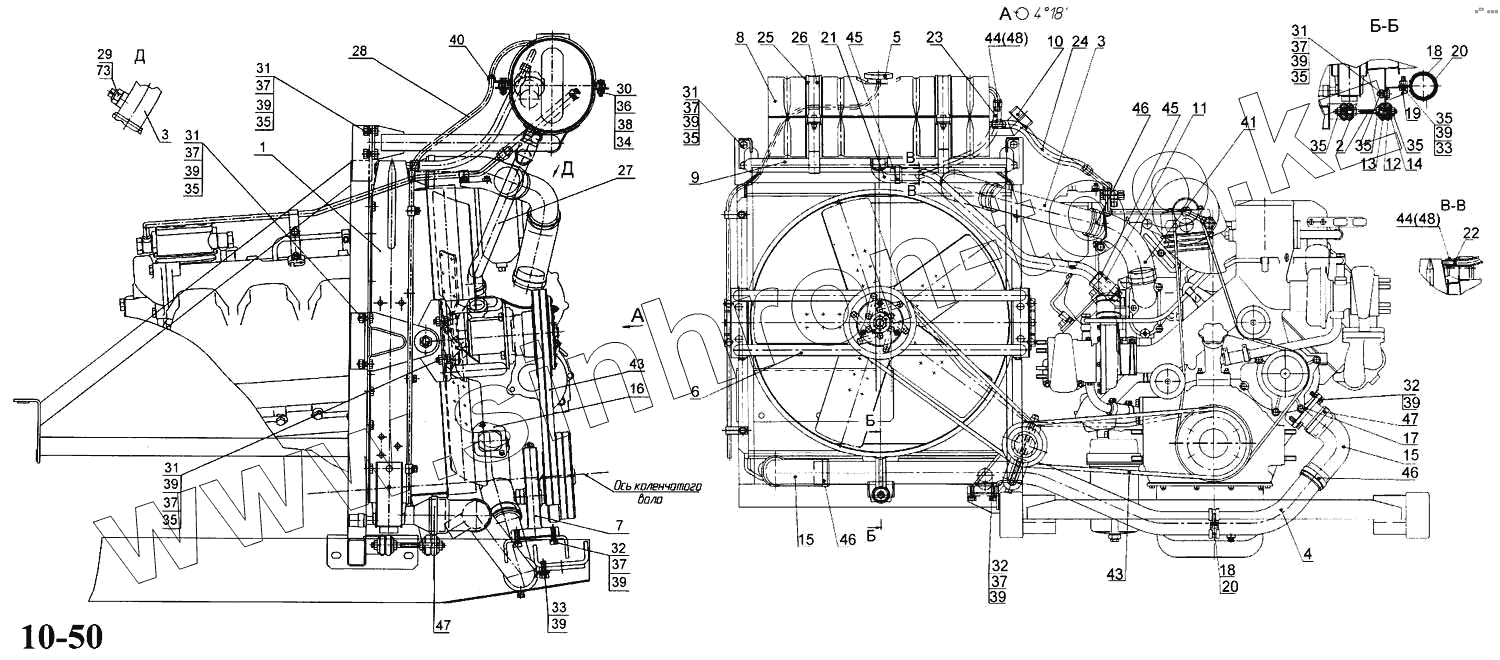

Каталог запасных частей к технике: Камский автозавод 5297. Система охлаждения двигателя
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
31
31
31
31
32
32
32
33
33
34
35
35
35
35
35
35
35
35
35
36
37
37
37
37
37
37
37
37
38
39
39
39
39
39
39
39
39
39
39
40
41
43
43
44
44
45
45
46
46
46
47
47
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5297-1300023-10 | 5297-1300023-10 | Установка системы охлаждения | |
| 1 | 5297-1300030 | Радиатор с рамкой подвески | |
| 2 | 5297-1302034 | Тяга крепления радиатора | |
| 3 | 5297-1303010 | Труба радиатора верхняя | |
| 4 | 5297-1303060 | Труба радиатора нижняя | |
| 5 | 5320-1304010 | Пробка радиатора в сборе | |
| 6 | 5297-1308005 | Установка вентилятора | |
| 7 | 5297-1308110 | Опора натяжная с кронштейном | |
| 8 | 5297-1311010-10 | Бачок расширительный | |
| 9 | 5297-1311070-10 | Кронштейн подвески бачка расширительного | |
| 10 | 5297-1311100 | Крышка наливной трубы | |
| 11 | 5320-1015295-01 | Рукав | |
| 12 | 5297-1302037 | Втулка распорная | |
| 13 | 5320-1302037 | Подушка крепления радиатора | |
| 14 | 5320-1302038 | Чашка буфера тяги | |
| 15 | 5297-1303025 | Рукав | |
| 16 | 5297-1303058 | Патрубок водяного насоса | |
| 17 | 5320-1303063 | Прокладка подводящего патрубка | |
| 18 | 5297-1303076 | Хомут | |
| 19 | 5297-1303078-10 | Кронштейн подвески нижней трубы | |
| 20 | 5297-1303079 | Прокладка хомута | |
| 21 | 5320-1311049 | Рукав | |
| 22 | 5297-1311065 | Жиклер | |
| 23 | 5297-1311066 | Рукав | |
| 24 | 5320-1311066-30 | Рукав | |
| 25 | 5297-1311081 | Прокладка | |
| 26 | 5297-1311082 | Скоба верхняя | |
| 27 | 5297-1311092 | Труба перепускная | |
| 28 | 5297-1311117 | Трубка отвода пара | |
| 29 | 740.3509303 | Прокладка | |
| 30 | 1/60438/21 | Болт М8-6gх30 | |
| 31 | 1/59707/21 | Болт М10х1,25-6gх25 | |
| 32 | 1/13069/21 | Болт М10х1,25-6gх30 | |
| 33 | 1/59709/21 | Болт М10х1,25-6gх35 | |
| 34 | 1/61008/11 | Гайка М8х1,25-6Н | |
| 35 | 1/21647/11 | Гайка М10х1,25-6Н | |
| 36 | 1/05196/01 | Шайба плоская 8х17 | |
| 37 | 1/26386/01 | Шайба плоская 10,6х18х2 | |
| 38 | 1/05166/73 | Шайба 8 пружинная | |
| 39 | 1/05168/73 | Шайба 10 пружинная | |
| 40 | 864415 | Хомут | |
| 41 | 4320-1303010 | Шланг отводящий водяного трубопровода | |
| 42 | 2108-3828010 | Датчик включения вентилятора ТМ 108 | |
| 43 | АVХ13х1475Lа | Ремень привода вентилятора | |
| 44 | СБИТ.305419.003-20 | Хомут стяжной (15-25)х9 СБИТ.30541 9.003 ТУ | |
| 45 | СБИТ.305419.003-21 | Хомут стяжной (20-35)х9 СБИТ.30541 9.003 ТУ | |
| 46 | СБИТ.305419.004-26 | Хомут стяжной (60-80)х13 СБИТ.30541 9.003 ТУ | |
| 47 | СБИТ.305419.004-27 | Хомут стяжной (70-90)х13 СБИТ.30541 9.003 ТУ | |
| 48 | СБИТ.305419.003-40 | Хомут стяжной (15-25)х9 СБИТ.30541 9.003 ТУ | |
| 49 | СБИТ.305419.003-41 | Хомут стяжной (20-35)х9 СБИТ.30541 9.003 ТУ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
