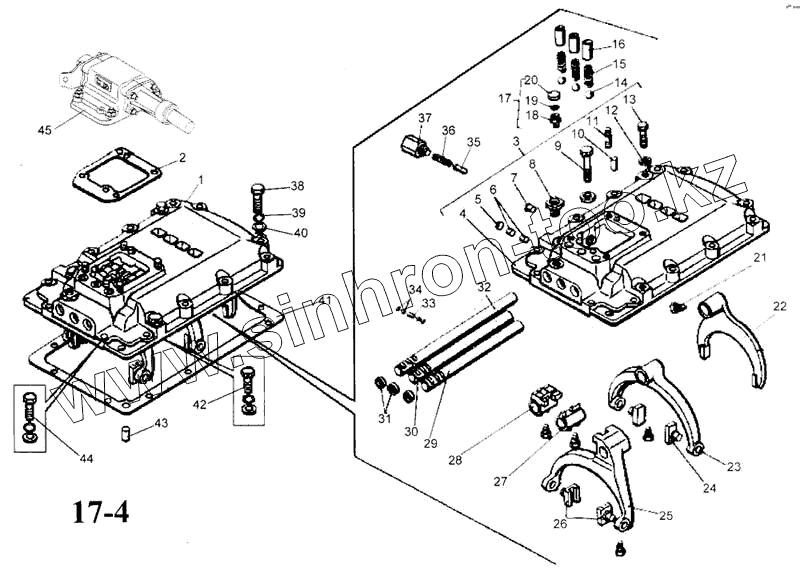

Каталог запасных частей к технике: Камский автозавод 5297. Механизм переключения передач в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 14.1702010 | Механизм переключения передач в сборе | |
| 2 | 14.1702122 | Прокладка фланца верхней крышки | |
| 3 | 14.1702013 | Крышка коробки передач верхняя в сборе | |
| 4 | 14.1702015 | Крышка коробки передач верхняя | |
| 5 | 1/43285/01 | Заглушка чашечная 16 | |
| 6 | 14.1702090 | Втулка шариков замка штока | |
| 7 | 14.1702022 | Втулка | |
| 8 | 853889 | Пробка транспортная | |
| 9 | 870024 | Болт М10х1,25-6gх40 | |
| 10 | 1/03389/26 | Штифт цилиндрический 10х25 | |
| 11 | 1/35465/21 | Шпилька М10х1,25х20х30 | |
| 12 | 1/26386/01 | Шайба плоская 10,6х18х2 | |
| 13 | 1/13070/21 | Болт М10х1,25-6gх40 | |
| 14 | 14.1702100 | Шарик | |
| 15 | 14.1702106 | Пружина стопорного шарика | |
| 16 | 14.1702088 | Стакан стопорного шарика механизма переключения | |
| 17 | 14.1702170 | Сапун коробки передач в сборе | |
| 18 | 14.1702171 | Корпус сапуна | |
| 19 | 14.1702173 | Сетка сапуна | |
| 20 | 14.1702172 | Колпак | |
| 21 | 14.1702025 | Винт установочный | |
| 22 | 14.1702024 | Вилка переключения 1-й передачи и передачи заднего хода | |
| 23 | 14.1702027 | Вилка переключения 2-й и 3-й передач | |
| 24 | 14.1702029 | Сухарь вилки переключения второй и третьей передач | |
| 25 | 14.1702033 | Вилка переключения 4-ой и 5-ой передачи | |
| 26 | 14.1702035 | Сухарь вилки переключения 4-й и 5-й передач | |
| 27 | 14.1702028 | Головка штока вилки переключения второй и третьей передач | |
| 28 | 14.1702053 | Головка штока вилки переключения первой передачи и заднего хода | |
| 29 | 14.1702074 | Шток вилки переключения четвертой и пятой передач | |
| 30 | 14.1702064 | Шток вилки переключения второй и третьей передач | |
| 31 | 1/43289/01 | Заглушка 25 | |
| 32 | 14.1702060 | Шток вилки переключения первой передачи и заднего хода | |
| 33 | 870760 | Штифт 5х19,5 | |
| 34 | 864723 | Шарик Б IV 9,525Н | |
| 35 | 14.1702129 | Предохранитель включения первой передачи и заднего хода | |
| 36 | 14.1702127 | Пружина предохранителя включения первой передачи и заднего хода | |
| 37 | 14.1702132 | Стакан пружины предохранителя включения первой передачи и заднего хода | |
| 38 | 1/12880/21 | Болт М10х1,25-6gх60 | |
| 39 | 1/05108/73 | Шайба пружинная | |
| 40 | 1/26386/01 | Шайба плоская 10,6х18х2 | |
| 41 | 14.1702014 | Прокладка верхней крышки коробки передач | |
| 42 | 870024 | Болт М10х1,25-6gх40 | |
| 43 | 14.1702184 | Штифт установочный | |
| 44 | 1/13070/21 | Болт М10х1,25-6gх40 | |
| 45 | 142.1702200 | Опора рычага переключения передач |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
