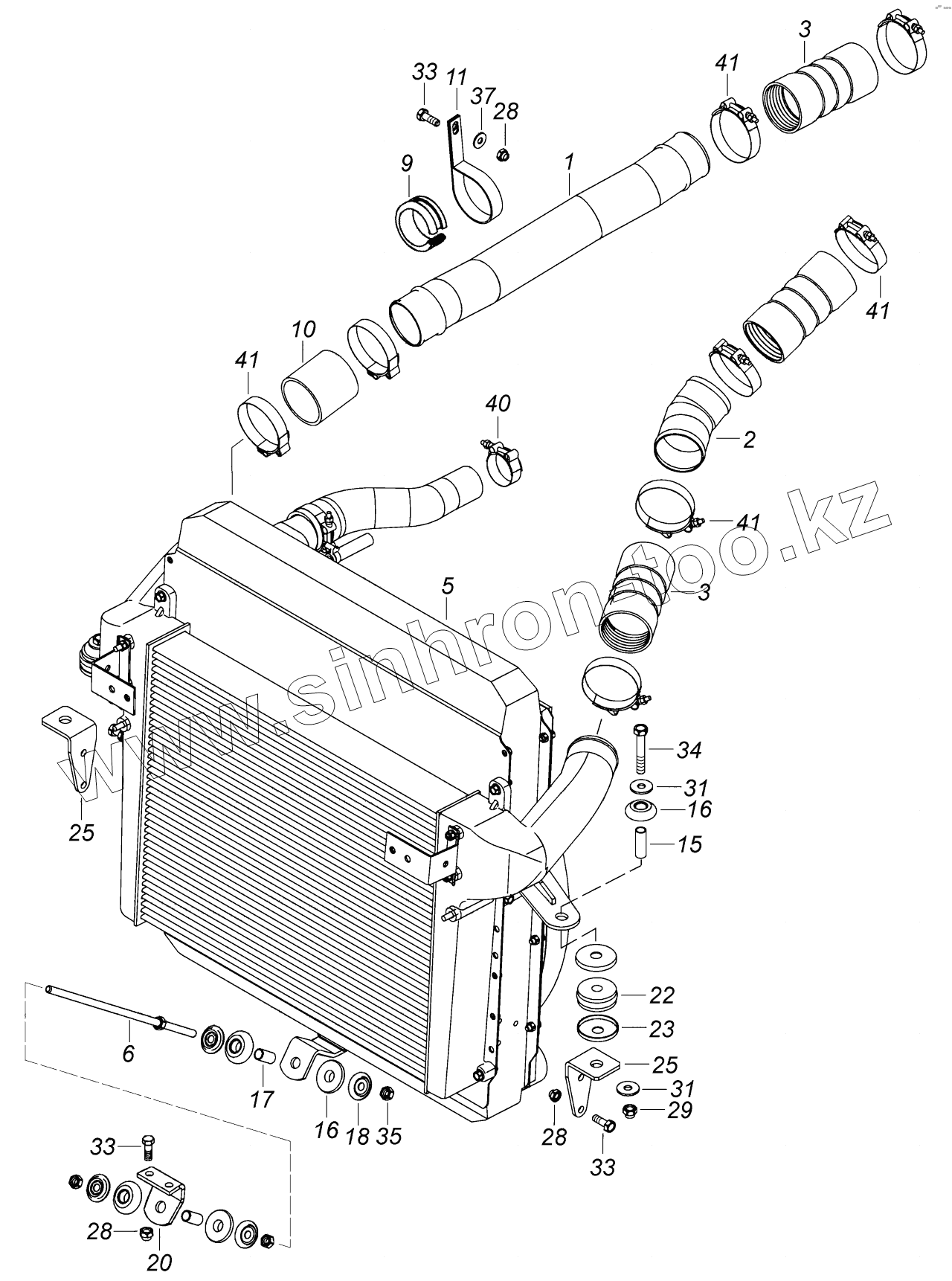

Каталог запасных частей к технике: Камский автозавод 4308-А3. 4308-1300023-90 Установка блока охлаждения

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
5
6
9
10
11
15
16
16
17
18
20
22
23
25
25
28
28
28
29
31
31
33
33
33
34
35
37
40
41
41
41
41
Позиция на иллюстрации Заводской номер детали Название детали
1 5308-1170120 Труба отводящая
2 5308-1170132 Патрубок подводящий
3 4308-1170240 Рукав 75x83
5 4308-1301007-50 Блок охлаждения
6 4308-1302034 Тяга крепления радиатора
9 5308-1170079 Прокладка кронштейна трубы отводящей
10 5308-1170079 Рукав 75х85-0,29
11 5308-1170250-01 Кронштейн трубы отводящей
15 6520-1302031 Втулка распорная
16 5320-1302037 Подушка крепления радиатора
17 65115-1302037 Втулка распорная тяги
18 5320-1302038 Чашка буфера тяги
20 4308-1302048-20 Кронштейн тяги радиатора передний
22 5320-1302060 Подушка подвески радиатора
23 5320-1302062 Чашка подвески радиатора
25 4308-1302179-51 Кронштейн подвески радиатора
28 251646 Гайка М10х1,25-6Н ОСТ 37.001.197-75
29 251647 Гайка М12х1,25-6Н ОСТ 37.001.197-97
31 252045 Шайба плоская 12х34 ОСТ 37.001.144-96
33 1/13069/21 Болт М10х1,25-6gх30
34 1/55413/21 Болт М12х1,25-6gх75
35 1/21647/11 Гайка М10х1,25-6Н
37 1/26468/01 Шайба плоская 10,2х25х2
40 300200200 Хомут с T-образным болтом (45104998010492)
41 300200313 Хомут с Т-образным болтом (814-313) (45104998010695)
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
