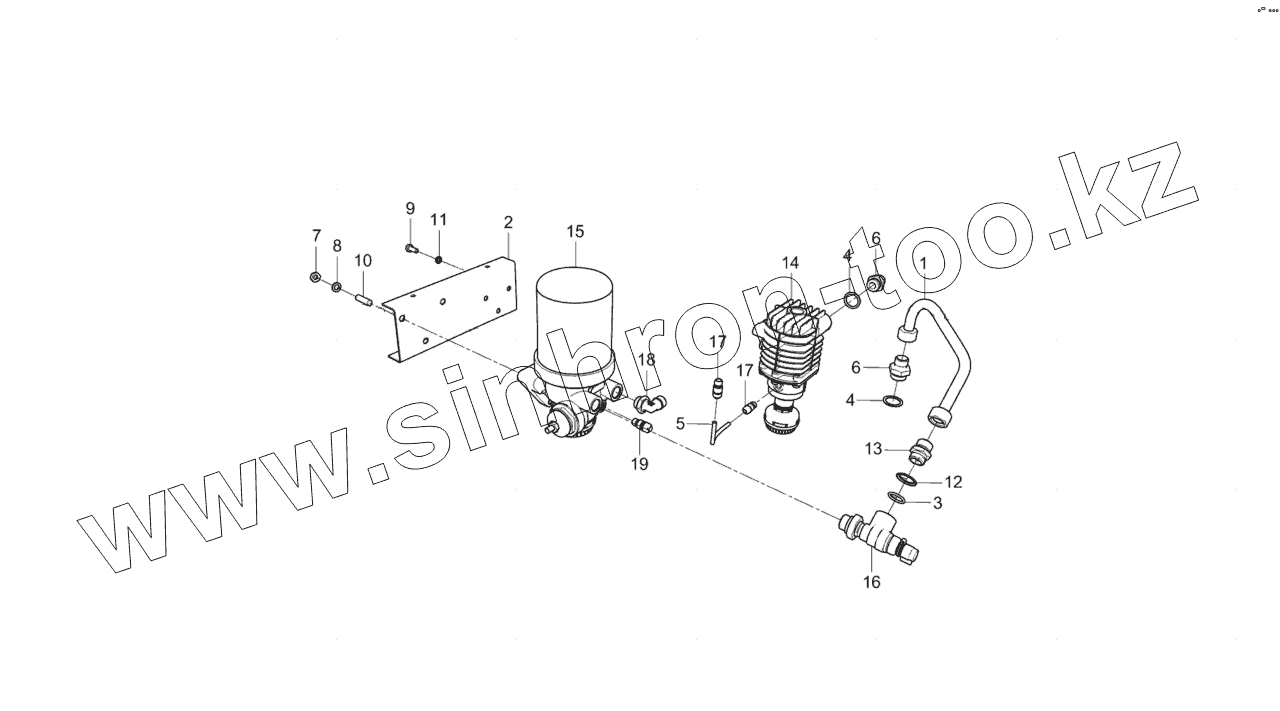

Каталог запасных частей к технике: Камский автозавод 3297-C4. 3297-3511001-10 Блок подготовки воздуха

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

6

7

8

9

10

11

12

13

14

15

16

17

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	3297-3506190-10		Трубка
2	3297-3513023		Кронштейн
3	740-1003439		Кольцо уплотнительное
4	740.3509301		Прокладка
5	53205-3570021		Трубка
6	53205-3509420		Штуцер ввертный
7	1/07912/11		Гайка низкая М12х1,5-6Н
8	1/05170/77		Шайба 12 пружинная
9	1/59707/31		Болт М10х1,25-6gх25
10	853323		Шпилька
11	1/05168/77		Шайба 10 пружинная
12	861024		Шайба
13	853971		Штуцер ввертной
14	8175.35.12.100-10		Влагомаслоотделитель (45104351200210)
15	8043.35.12.010-92		Осушитель (45104351201092)
16	8114.00.00.000		Клапан накачки шин (45104351100200)
17	DS65106-M12x1,5-S		Фитинг прямой (45104350610590)
18	DS650212-M22х1,5-S		Фитинг угловой (45104350604390)
19	DS65108-M12x1.5-S		Фитинг прямой (45104177201390)
