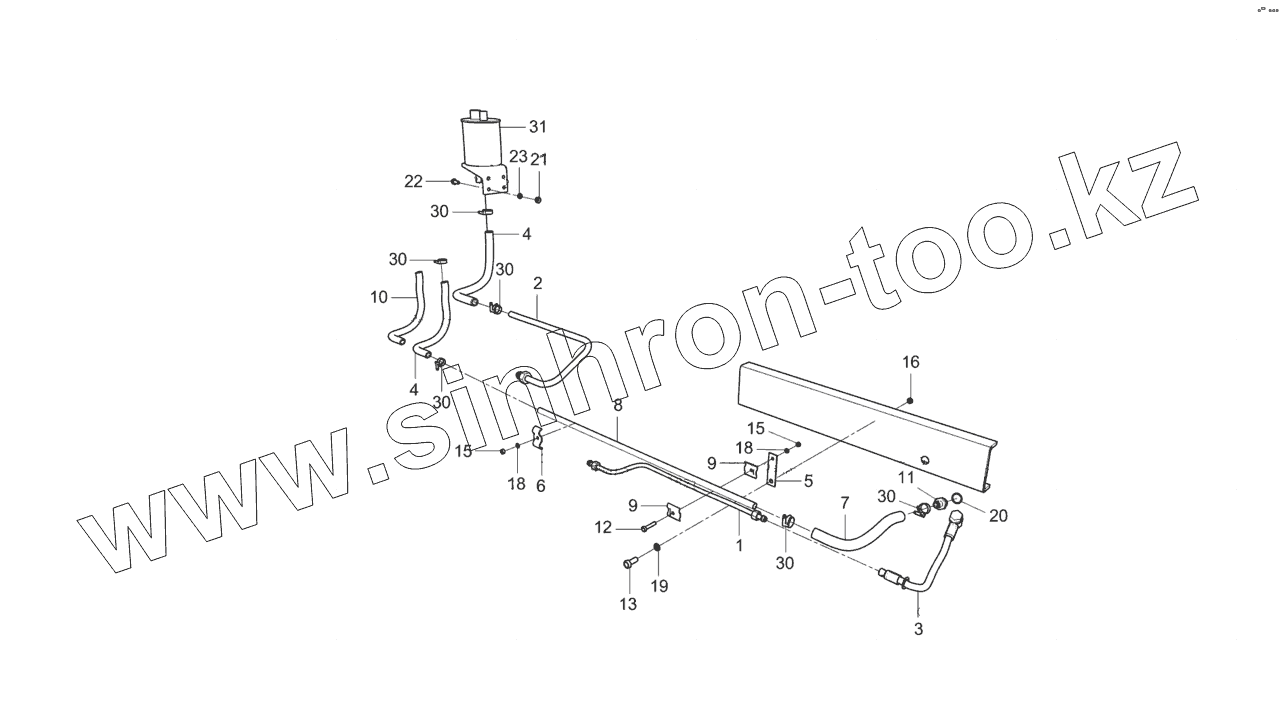

Каталог запасных частей к технике: Камский автозавод 3297-C4. 3297-3400018-10 Установка трубопроводов ГУР

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
15
15
16
18
18
19
20
21
22
23
30
30
30
30
30
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 3297-3408054-10 Трубка высокого давления
2 3297-3408124-10 Трубка низкого давления
3 65222-3408020-50 Гидрошланг высокого давления
4 5320-3408025 Шланг низкого давления насоса
5 4308-3408019-30 Кронштейн
6 5320-3419037 Скоба крепления масляного радиатора
7 4308-3408025 Шланг низкого давления
8 5297-3408135-61 Трубка низкого давления
9 5320-3408163 Планка крепления труб насоса
10 5320-3408165 Чехол защитный шланга низкого давления
11 6520-3408015-20 Переходник 26x18
12 1/60440/21 Болт М8-6gх40
13 1/55404/21 Болт М12х1,25-6gх30
15 1/61008/11 Гайка М8х1,25-6Н
16 1/61036/11 Гайка М12х1,25-6Н
18 1/05166/77 Шайба 8 пружинная
19 1/05170/77 Шайба 12 пружинная
20 1/03033/60 Прокладка 27х32х1,5
21 1/07910/11 Гайка М10х1,25-6Н
22 1/59707/21 Болт М10х1,25-6gх25
23 1/05168/77 Шайба 10 пружинная
30 TORRO20-32/12-C7W1 Хомут (45104998010890)
31 КТС463314ЗК1 Бачок (45104340003790)
32 7632141102 Фильтр бачка ф. ppt
