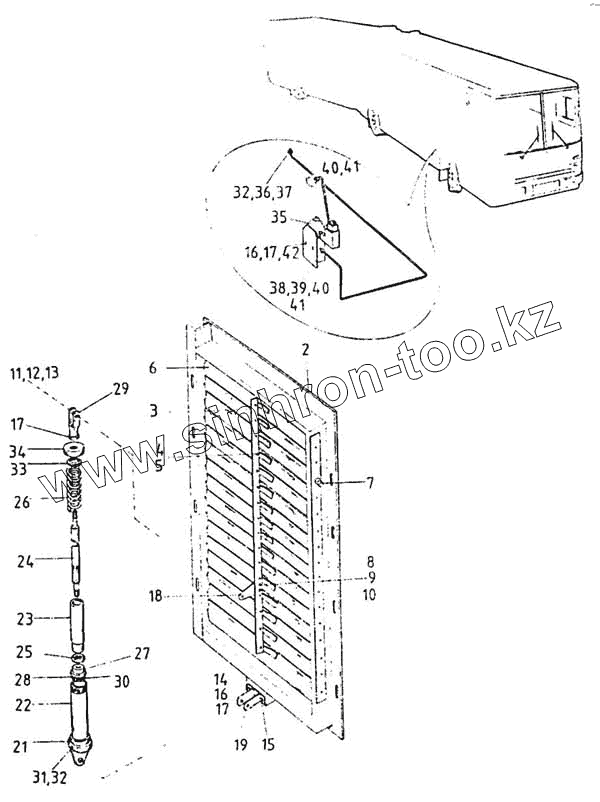

Каталог запасных частей к технике: Ikarus 260.50. Жалюзи радиатора и их управление
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
17
18
19
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
40
41
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 280.00-1370-000А | Жалюзы в сборе | |
| 2 | 280.00-1370-010А | Рама в сборе | |
| 3 | 280.00-1370-001 | Тяга | |
| 4 | МSZ 2224 | Шплинт 4х20 | |
| 5 | МSZ КGSТ280 | Шайба М4 | |
| 6 | 280.00-1370-027 А | Лопасть жалюзи в сборе | |
| 7 | 055.13-1370-061 | Винтовый штифт | |
| 8 | МSZ 2463-5.8 | М8х25 | |
| 9 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 10 | МSZ 2260 | Гайка шестигранная М6 | |
| 11 | МSZ 2229 | Ось с головкой 6х22х18,5 | |
| 12 | МSZ 2233-0 | Шайба для осей А6 | |
| 13 | МSZ 2224 | Шплинт 4х20 | |
| 14 | МSZ 2229 | Ось с головкой 6х22х18,5 | |
| 15 | МSZ 2463-5.8 | М8х25 | |
| 16 | МSZ КGSТ 2665 | Шайба пружинная 6К-2 | |
| 17 | МSZ 2260 | Гайка шестигранная М6 | |
| 18 | 25200-1370-002 | Лапка в сборе | |
| 19 | 280.00-1370-052 | Вилка воздушного цилиндра, полная | |
| 20 | 910.01-1373-000 | Воздушный цилиндр в сборе | |
| 21 | 280.00-1370-051 | Конец воздушного цилиндра | |
| 22 | 910.01-1373-002 | Воздушный цилиндр | |
| 23 | 280.00-1370-044 | Прокладка | |
| 24 | 280.00-1370-045 | Шток | |
| 25 | 055.09-1510-123 | Кронштейн поршня | |
| 26 | 055.13-3804-168 | Возвратная пружина воздушного цилидра | |
| 27 | 280.00-1370-043 | Поршень | |
| 28 | 280.00-1370-042 | Резиновый поршень | |
| 29 | МSZ 05.50.6019 | Вилка А 6х12 | |
| 30 | 280.00-1370-049 | Уплотнение | |
| 31 | МSZ 13531 | Ниппель 6 | |
| 32 | МSZ18716 | Кольцо уплотнительное А14х18Сu | |
| 33 | 280.00-1370-047 | Уплотнение резиновое | |
| 34 | 280.00-1370-048 | Кронштейн уплотнения | |
| 35 | 4432-10-434 | Электроческий клапан | |
| 36 | DIN 74324 РА 12W | Пластмассовая трубка SWm 6х1 | |
| 37 | 280.03-3885-001 | Ниппель | |
| 38 | АN 618 | Ниппель | |
| 39 | SН06 | Опорное кольцо | |
| 40 | МSZ 13529 1-6 | Соединительная гайка | |
| 41 | МSZ 13529 2/2-6 | Стопорное кольцо | |
| 42 | МSZ 2463-6.8 | Болт с шестигранной головкой М6х20А |
