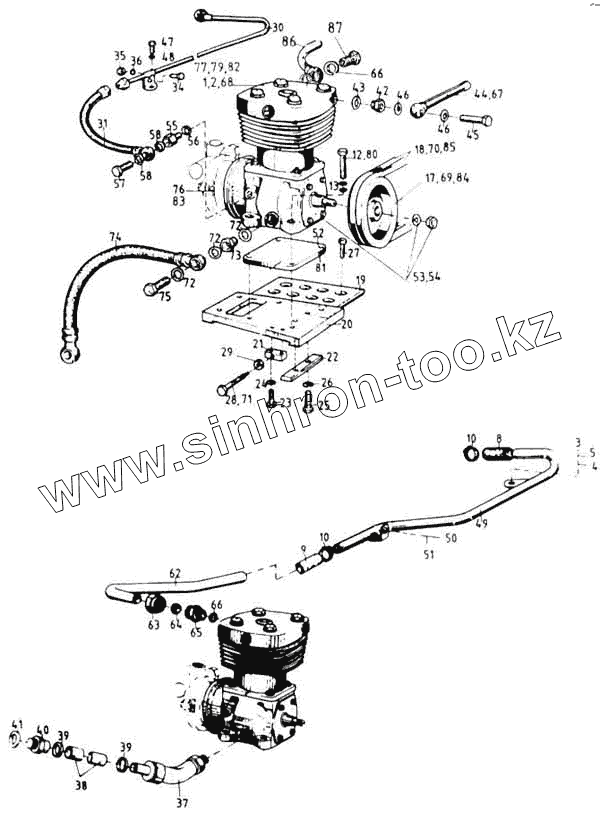

Каталог запасных частей к технике: Ikarus 260.50. Установка воздушного компрессора
1
2
3
4
5
8
9
10
10
12
13
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
34
35
36
37
38
39
39
40
41
42
43
44
45
46
46
47
48
49
50
51
52
53
54
55
56
57
58
58
62
63
64
65
66
66
67
68
69
70
71
72
72
72
73
74
75
76
77
79
80
81
82
83
84
85
85
86
87
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 60. 633 /366709/ | Компрессор | |
| 2 | 60.631 /995123/ | Компрессор | |
| 3 | МSZ 2463-10.9 /910182/ | Болт М8х15 | |
| 4 | МSZ КGSТ 280-76 /820165/ | Шайба М8А | |
| 5 | МSZ КGSТ 2665-80 /82489.0/ | Шайба пружинная 8К-2 | |
| 6 | МVGSZ 625 /050018/ | Винт полый 20А | |
| 7 | МSZ 18716 /824866/ | Кольцо резиновое уплотнительное А 26х31-Сu | |
| 8 | 3.96301-0810 /050654/ | Шланг водяной | |
| 9 | 3.96301-0811 /05655/ | Шланг водяной | |
| 10 | АWАВ SМS 32 /971642/ | Хомут стяжной для шланга | |
| 11 | 3.54150-5823 /991495/ | Труба всасывания | |
| 12 | МSZ 2453-10.9 /910191/ | Шайба М8х40 | |
| 13 | МSZ КGSТ 2665-80 /824890/ | Шайба пружинная 8К-2 | |
| 17 | 3.54201-0817 /505083/ | Шкив | |
| 18 | Lа DIN 7753 /604835/ | Набор клиновых ремней 12,5х1200 | |
| 19 | 1.54302-0005 /050525/ | Плита основная | |
| 20 | 3.54302-0801 /050167/ | Шит подшипника | |
| 21 | 1.97480-0100 /050526/ | Планка направляющая | |
| 22 | 1.54306-0006 /050527/ | Планка стопорная | |
| 23 | МSZ 2463-10.5 /910333/ | Болт М6х22 | |
| 24 | МSZ КGSТ 2665-80 /824895/ | Шайба пружинная 6К-2 | |
| 25 | МSZ 2463-10.9 /910197/ | Болт М10х25 | |
| 26 | МSZ КGSТ 2665-80 /825472/ | Шайба пружинная 10К-2 | |
| 27 | МSZ 2463-10.9 /910182/ | Болт М8х15 | |
| 28 | 1.90440-0018 /050020/ | Болт регулировачный | |
| 29 | МSZ 2260-8 /910052/ | Гайка шестигранная М8 | |
| 30 | 3.05701-5858 /866469/ | Трубка нагнетательная | |
| 31 | 3.05701-5871 /826138/ | Маслопровод нагнетательный | |
| 34 | МSZ 2463-10.9 /910179/ | Болт М6х15 | |
| 35 | МSZ 2260-8 /910050/ | Гайка шестигранная М6 | |
| 36 | МSZ КGSТ 2665-80 /824885/ | Шайба пружинная 6К-2 | |
| 37 | 3.05405-7603 /315622/ | Обратный клапан | |
| 38 | 3.96301-0869 /315621/ | Маслопровод сливной | |
| 39 | АWАВ SМS 28 /868902/ | Хомут стяжной для шланга | |
| 40 | 3.98152-0809 /315623/ | Штуцер резбовой | |
| 41 | МSZ 18716 /822300/ | Кольцо резиновое уплотнительное А18х24-Сu | |
| 42 | 1.98130-0005 /050045/ | Пробка резьбовая | |
| 43 | МSZ 18716 /824924/ | Кольцо резиновое уплотнительное А22х27-Сu | |
| 44 | 3.06301-5848 /948157/ | Труба охлаждающая | |
| 45 | 8А МVGSZ 625 /050055/ | Винт полый | |
| 46 | МSZ 18716 /824666/ | Кольцо резиновое уплотнительное А14х18-Сu | |
| 46 | МSZ КGSТ 2665-80 /825472/ | Шайба пружинная 10К-2 | |
| 47 | МSZ 2463-10.9 /905485/ | Болт М10х18 | |
| 48 | МSZ КGSТ 2665-80 /825472/ | Шайба пружинная 10К-2 | |
| 49 | 3.54120-5012 /937998/ | Труба всасывания | |
| 50 | МSZ 2491-10.9 /885989/ | Болт М14х1,5х16 | |
| 51 | МSZ КGSТ 2665-80 /825444/ | Шайба пружинная 14К-2 | |
| 52 | 1.54302-0045 /050548/ | Лист промежуточный | |
| 53 | МSZ 2291-8 /910095/ | Гайка шестигранная М18х1,5 | |
| 54 | МSZ КGSТ 2665-80 /819079/ | Шайба пружинная 18К-2 | |
| 55 | 3.98171-0809 /1151180/ | Ниппель | |
| 56 | МSZ 81716 /826807/ | Кольцо резиновое уплотнительное А10х13,5-Сu | |
| 57 | МVGSZ 625 /050080/ | Винт полый 6А | |
| 58 | МSZ 18716 /822189/ | Кольцо резиновое уплотнительное А12х16,5-Сu | |
| 62 | 3.54150-0833 /505085/ | Труба всасывания | |
| 63 | 3.98141-0002 /051732/ | Гайка соединительная | |
| 64 | 3.98180-0001 /051731/ | Кольцо прижимное | |
| 65 | 3.98171-0001 /051730/ | Ниппель | |
| 66 | МSZ 18716 /824866/ | Кольцо резиновое уплотнительное А 26х31-Сu | |
| 67 | 3.06301-5809 /991492/ | Труба охлаждающей воды | |
| 68 | Lр 3916/159 001 /598665/ | Компрессор | |
| 69 | 1.54701-0089 /958733/ | Шкив | |
| 70 | 3.96820-6852 /351018/ | Набор клиновых ременей | |
| 71 | 3.90440-0819 /350300/ | Болт регулировочный | |
| 72 | МSZ 18716 /826807/ | Кольцо резиновое уплотнительное А10х13,5-Сu | |
| 73 | 1.98130-0012 /050042/ | Ниппель | |
| 74 | 3.96341-5805 /936903/ | Маслопровод сливной | |
| 75 | МVGSZ 625 /050043/ | Винт полый 13А | |
| 76 | 7636 955 228 | Насос гидроусилителя руля в сборе | |
| 77 | 60.645 (604900) | Компрессор | |
| 78 | 3.98130-0805 (505166) | Ниппель | |
| 79 | 60.627 (398827) | Компрессор | |
| 80 | МVGSZ (59В-10.9) | М8х50 | |
| 81 | 3.54302-0615 (355723) | Лист промежуточный | |
| 82 | 60.624 /376673/ | Компрессор | |
| 83 | 7636 955 144 | Насос гирдоусилителя руля в сборе | |
| 84 | 3.54201-0819 | Шкив | |
| 85 | DIN 7753 81.3 | Набор клиновых ремней | |
| 85 | Lа 12,5х1225 | Набор клиновых ремней | |
| 86 | 1.54150-5823 | Труба всасывания | |
| 87 | МVGSZ 625 | Винт полый 20 А |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
